_G422J_WEB用

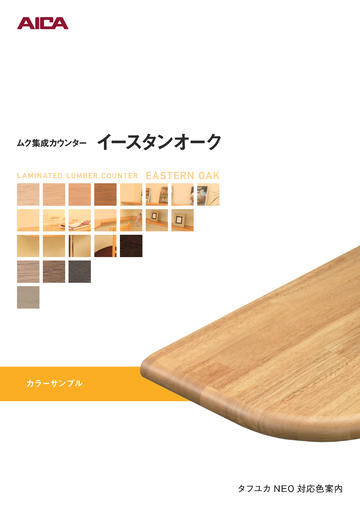

- ページ: 1
- ムク集成カウンター
イ ー ス タ ンオーク
E A S TERN OAK
L A MIN AT ED LUMBER C OUN T ER
カラーサンプル
タフユカ NEO 対応色案内
- ▲TOP

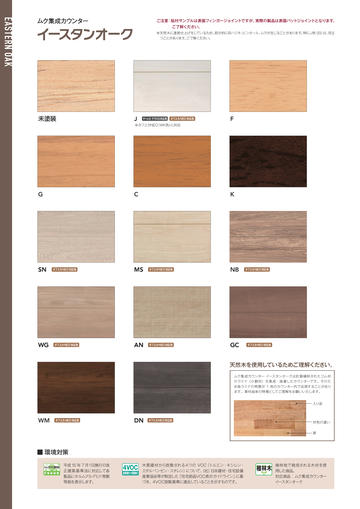

- ページ: 2
- イースタンオーク
ムク集成カウンター
EASTERN OAK
ご注意:貼付サンプルは表面フィンガージョイントですが、 実際の製品は表面バットジョイントとなります。 ご了解ください。
※天然木に塗装仕上げをしているため、 部分的に目ハジキ、 ピンホール、 ムラが生じることがあります。 特にJ色 (白) は、 目立 つことがあります。 ご了解ください。
W45×H30mm
W45×H30mm
未塗装
J
マーレス クラスS 対応色
タフユカ NEO 対応色
※タフユカNEO (WK色) に対応
F
G
C
K
SN
タフユカ NEO 対応色
MS
タフユカ NEO 対応色
NB
タフユカ NEO 対応色
WG
タフユカ NEO 対応色
AN
タフユカ NEO 対応色
GC
タフユカ NEO 対応色
天然木を使用しているためご理解ください。
ムク集成カウンター イースタンオークは計画植林されたゴム材 のラミナ(小割材)を集成・接着したカウンターです。そのた め各ラミナの特徴が 1 枚のカウンター内で出現することがあり ます。素材由来の特徴としてご理解をお願いいたします。 入り皮
WM
タフユカ NEO 対応色
DN
タフユカ NEO 対応色
材色の違い 節
■ 環境対策
平成 1 5 年 7 月1日施行の改 正建築基準法に対応して各 製品にホルムアルデヒ ド発散 等級を表示します。 木質建材から放散される4つの VOC (トルエン・キシレン・ エチルベンゼン・スチレン) について、 (社) 日本建材・住宅設備 産業協会等が制定した 「住宅部品V OC表示ガイ ドライン」 に基 づき、 4 V OC放散基準に適合し ていることを示すものです。 植林地で栽培される木材を使 用した商品。 対応商品 : ムク集成カウンター イ ースタンオーク
- ▲TOP

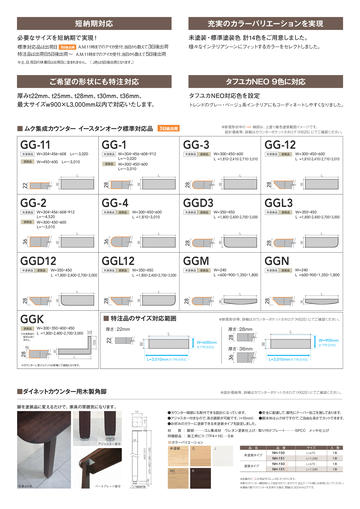

- ページ: 3
- 短納期対応
必要なサイズを短納期で実現!
でのアイ カ受付、 当日 か ら 数え て3日後出荷 標準対応品は出荷日 3日後出荷 A.M.11時ま でのアイ カ受付、 当日 か ら 数え て5日後出荷 特注品は出荷日5日後出荷〜 A.M.11時ま
※土、 日、 祝日の休業日 は出荷日に含ま れ ま せん。 ( J色は5日後出荷と な り ま す。 )
充実のカラーバリエーションを実現
未塗装・標準塗装色 計14色をご用意しました。
様々なインテリアシーンにフ ィ ッ ト するカラーをセレク ト しま した。
ご希望の形状にも特注対応
厚みt22mm、 t25mm、 t28mm、 t30mm、 t36mm、 最大サイズw900×L3,000mm以内で対応いたします。
タフユカNEO 9色に対応
タフユカNEO対応色を設定
トレンドのグレー ・ ベージュ系インテリアにもコーディネー トしやすく なりました。
■ ムク集成カウンター イースタンオーク標準対応品
3日後出荷
※断面形状中の 線部は、 上塗り着色塗装範囲イメージです。 設計価格等、 詳細はカウンターポケッ トカタログ (K625) にてご確認ください。
GG-11
未塗装品 塗装品
W=304 ・ 456 ・ 608 L=〜3,020 W=450 ・ 600 L=〜3,010
L
GG-1
未塗装品 塗装品
W=304 ・ 456 ・ 608 ・ 912 L=〜3,020 W=300 ・ 450 ・ 600 L=〜3,010
L
GG-3
未塗装品 塗装品
W=300 ・ 450 ・ 600 L =1,810 ・ 2,410 ・ 2,710 ・ 3,010
GG-12
未塗装品 塗装品
W=300 ・ 450 ・ 600 L =1,810 ・ 2,410 ・ 2,710 ・ 3,010
L
L
28
28
28
W
W
W
GG-2
未塗装品 塗装品
22
W=304 ・ 456 ・ 608 ・ 912 L=〜4,520 W=300 ・ 450 ・ 600 L=〜3,010
L
GG-4
未塗装品 塗装品
W=300 ・ 450 ・ 600 L =1,810 ・ 3,010
GGD3
未塗装品 塗装品
W=350 ・ 450 L =1,800 ・ 2,400 ・ 2,700 ・ 3,000
GGL3
未塗装品 塗装品
W=350 ・ 450 L =1,800 ・ 2,400 ・ 2,700 ・ 3,000
L
L
W
L
36
36
28
28
W
W
W
GGD12
未塗装品 塗装品
W=350 ・ 450 ・ 2,400 ・ 2,700 ・ 3,000 L =1,800
GGL12
未塗装品 塗装品
W=350 ・ 450 ・ 2,400 ・ 2,700 ・ 3,000 L =1,800
GGM
未塗装品 塗装品
W=240 L =600 ・ 900 ・ 1,350 ・ 1,800
GGN
未塗装品 塗装品
W=240 L =600 ・ 900 ・ 1,350 ・ 1,800
L
L
L
W
L
28
28
28
28
W
W
W
GGK
塗装品
※未塗装品の 設定はあり ません。
■ 特注品のサイズ対応範囲
厚さ :22mm
L W
まで特注対応
※断面形状等、 詳細はカウンターポケッ トカタログ (K625) にてご確認ください。
22
28
W=300 ・ 350 ・ 400 ・ 450 ・ 2,400 ・ 2,700 ・ 3,000 168 L =1,800
700
厚さ :28mm
W=600mm
L W
まで特注対応
W
W=900mm
R6
28
W
厚さ :36mm
L
L=3,010mm まで特注対応
36
L=3,010mm まで特注対応
※カウンター L 型ジョイン トは現場にて連結となります。
■ダイネッ トカウンター用木製角脚
脚を塗装品に変えるだけで、家具の雰囲気になります。
110 110
※設計価格等、 詳細はカウンターポケッ トカタログ (K625) にてご確認ください。
●カウンター端部にも取付できる設計になっ ています。 ●お好みのカラーに塗装できる未塗装タイプを設定しました。
●安全に配慮して、 脚先にテーパー加工を施してあります。
●アジャ スター付きなので、 高さ調節が可能です。 (+15mm) ●脚本体はムク材ですので、 ご自由な長さでカッ ト できます。 材 質 : 脚部………ゴム集成材 ウレタン塗装仕上げ/取り付けプレート………SPCC メッキ仕上げ 同梱部品 : 施工用ビス (TP4×16) …5本 ■カラーバリエーション
670〜685/1,040〜1,055
アジャスター部分
60
3
642/1,012
未塗装
G
J
品 名 未塗装タイプ 塗装タイプ
品 番
サイズ L=670 L=1,040 L=670 L=1,040
入 数 1本 1本 1本 1本
NH-150 NH-151 NH-150□ NH-151□
MS
K
25〜40
※品番内の□には色記号 (G、 J、 MS、 K) が入ります。 ※壁付カウンター補助用と して設計されていますので、 自立テーブル脚には使用しないでください。 ※複数の脚でカウンターを支持する場合、 間隔は1,300mm以下です。
写真はK色
ベースプレート部分
上下微調節可能
- ▲TOP

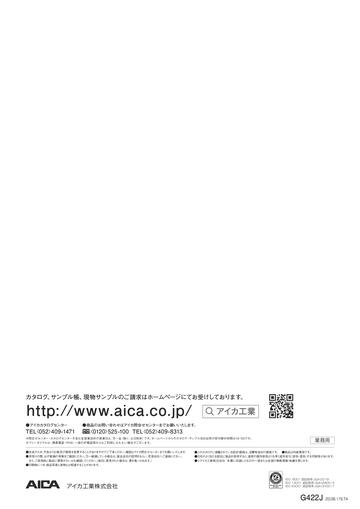

- ページ: 4
- カタログ、 サンプル帳、 現物サンプルのご請求はホームページにてお受けしております。
http://www.aica.co.jp/
〈0120〉 525 ‑100 〈052〉 TEL 409‑8313
アイカ工業
業務用
〈052〉 TEL 409‑1471
●アイカカタログセンター
●商品のお問い合わせはアイカ問合せセンターまでお願いいたします。
※問合せセンター ・ カタログセンターを含む全営業店所の営業日は、 月〜金 (除く : 土日祝休) です。 ホームページからのカタログ ・ サンプル当日出荷の受付締め時間は14:00です。 ※フリーダイヤルは、 携帯電話・PHS・一部のIP電話等からはご利用になれない場合がございます。 ●改良のため、 予告な く 仕様及び価格を変更する こ とがあ り ますのでご了承く だ さ い。 確認はアイ カ問合せセンタ ー までお願いいた し ます。 ●荷受けの際、 必ず破損の有無を ご確認 く だ さ い。 万一破損 し ている場合は、 運送会社の証明を も らい、 至急当社へご連絡く だ さ い。 また、 ご使用前に製品に異常がないかも確認 し て く だ さ い。 (後日に発見さ れた場合は、 責を負いかねます。 ) ●印刷物につき、 商品写真と実物と は相違する こ とがあ り ます。
●このカタ ログに掲載さ れ ている設計価格は、 消費税抜きの価格です。 ●製品は内装専用です。 ●日光がよ く 当たる部位に製品を使用する と、 通常の屋内使用よ り も早 く経年変化 (変色 ・ 退色) する可能性があ り ます。 ●©アイ カ工業株式会社 本書に収録したものの一部または全部の無断複製 ・ 転載を禁じ ます。
アイカ工業株式会社
ISO 9001 認証取得 JQA‑2019 ISO 14001 認証取得 JQA‑EM0513 ISO 45001 認証取得 JQA‑OH0017
G422J 20.08. 1.7S.TA
