有机微粒子

本类产品为高度提纯的应用于化妆品的有机微粒子。
我们提供聚甲基丙烯酸甲酯、聚苯乙烯、硅和聚氨酯的微粒子。
添加在粉底、化妆水等中，可获得良好的延展性。
作为特殊等级，我们还提供以下类型。

1. 具有优异水分散性的类型
2. 多孔颗粒类型
3. 形状不规则颗粒类型
4. 柔软颗粒类型（乙烯酸类，硅树脂类，聚氨酯类）

本类微粒子利用与基质树脂的折射率差，从树脂与微粒子的界面上折射光，并发挥光散射效应。本类产品具有优良的对树脂分散性以及耐热性（受热不分解且不黄变）。
可提供以下的物理性质调整。

1. 折射率（1.410〜1.590）
2. 平均粒径（2〜100微米）

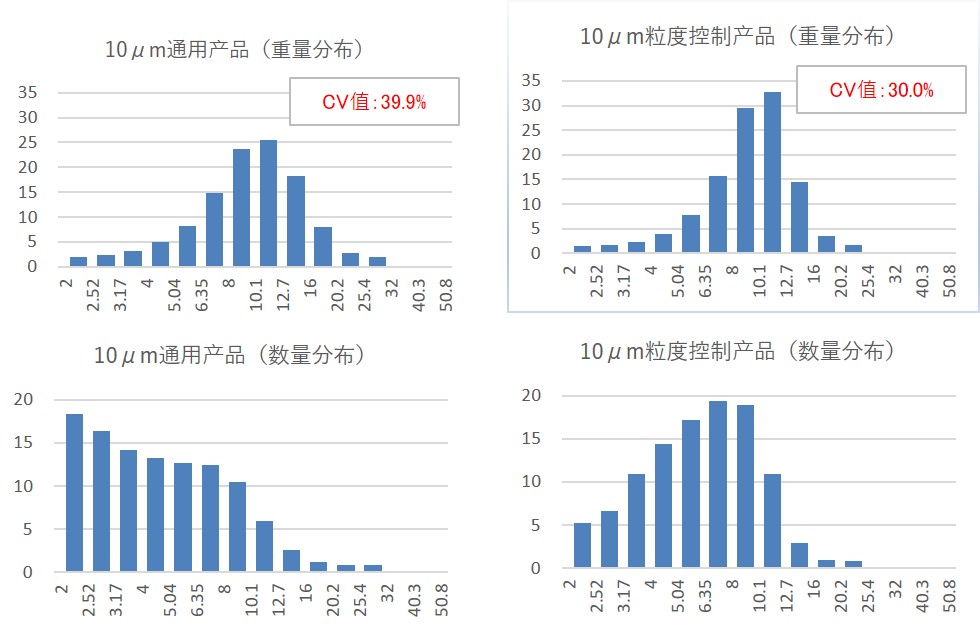

3. 粒度分布（微粉、粗粉的控制）
4. 结构（多孔颗粒、拥有核- 壳结构的多层颗粒等）

本类产品可添加到涂料中，提高设计性（磨砂外观、图案设计）。 本类产品具有良好的耐溶剂性与涂料分散性。
本类产品分为通用硬质型（PMMA系列）及耐磨性优良的柔软型（PBMA系列、聚氨酯系列）。

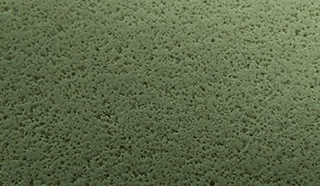

除了通用球型颗粒外，还有可实现磨砂外观的多孔颗粒型。
如果用于水系涂料，也可提供湿粉末型（10-20％含水率）。

该等级被收录在厚生劳动省的食品器具和容器包装的特许进口货单制度的“附表表1表2（添加剂）”中。
本类产品具有优良的对树脂分散性以及耐热性（受热不分解且不黄变）。
还有一个等级，其制作聚乙烯薄膜时的问题即“眼屎”的发生几率少。

它可以用作成孔剂，通过将其配伍到成型物中并经过高温下的煅烧工序，使成型物形成细孔。
它特点在于具有优异的烧穿性能，并且煅烧后有的残渣少。
由于粒径均匀，所以可以形成尺寸稳定的细孔。

1. 也可以合成具有特征形状的粒子。

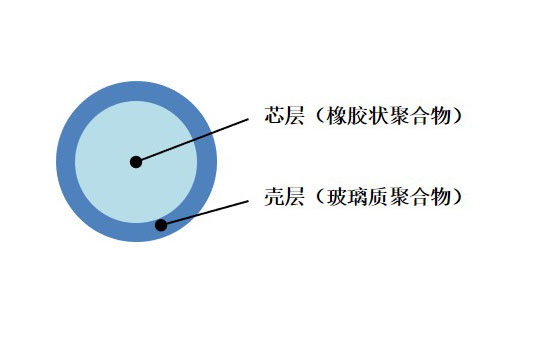

1. 也可以合成核壳结构颗粒。

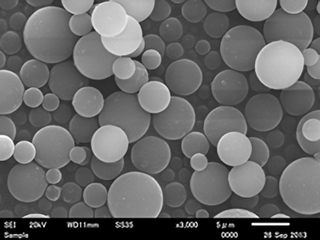

• 真球状且表面平滑。
• 可以赋予滑动性。

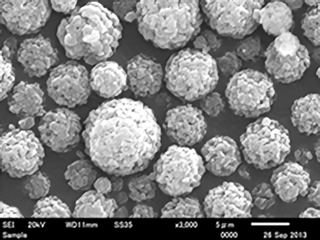

• 表面有凹凸的多孔形状。
• 可以通过锚固效应提高与树脂的粘合性。
• 由于采用凹凸结构，所以预计能够改善光散射特性。

• 赋予来自橡胶层的柔软触感。
• 结构可轻松跟随延伸等变化。

通过各种树脂的选择以及丙烯酸系单体的共聚，可以改变各种物理性能。

1. 树脂的柔软性
   有望改善触感并提高防刮伤效果。
2. 耐溶剂性
   当添加到各种溶剂中时，粘度的变化预计会减少
3. 耐热性（受热分解性）
   通过改变树脂组成，能够改变热分解开始温度。
   预计在高温混炼时可减少受热分解和受热变黄的情况。

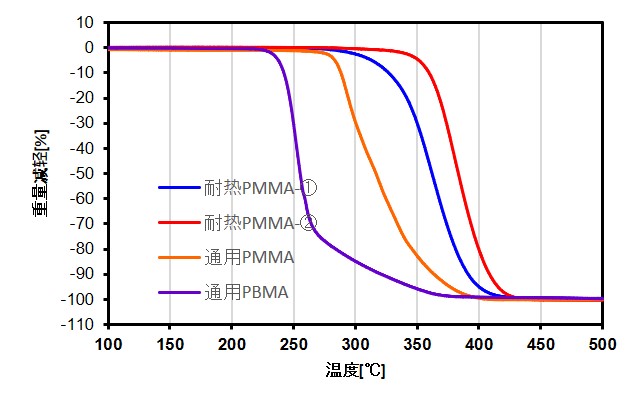

丙烯酸系微粒子的受热分解性行动

1. 折射率（1.410～1.590）
   可以调整树脂组成，控制折射率。

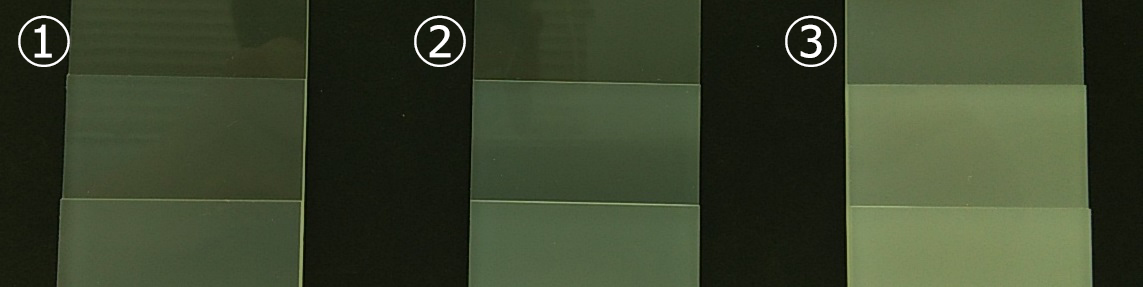

聚碳酸酯树脂（折射率1.59）：光散射微粒子＝100：4

1. 微粒子折射率：1.55
2. 微粒子折射率：1.53
3. 微粒子折射率：1.49
