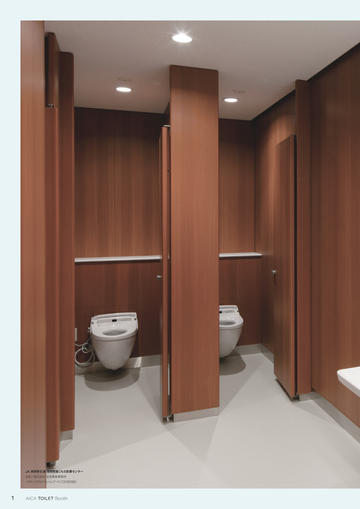

- JA 長野厚生連 浅間南麓こもろ医療センター
設計/株式会社 石本建築事務所 メ ラ ミ ンポス ト フ ォームブー ス 〈TJY2012K〉
1
AICA TOILET Booth
- ▲TOP

- ページ: 2

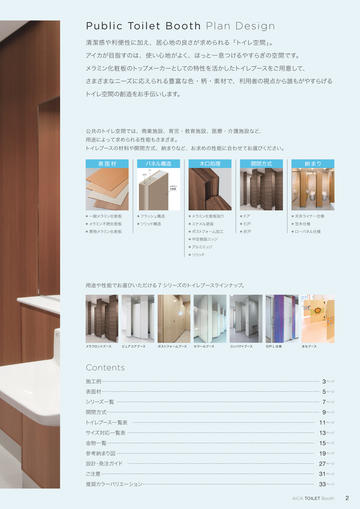

- P ublic To ilet Boot h Pla n D esign
清潔感や利便性に加え、居心地の良さが求められる「トイレ空間」 。 アイカが目指すのは、使い心地がよく、ほっと一息つけるやすらぎの空間です。 メラミン化粧板のトッ プメーカーとしての特性を活かしたトイレブースをご用意して、 さまざまなニーズに応えられる豊富な色・柄・素材で、利用者の視点から誰もがやすらげる トイレ空間の創造をお手伝いします。
公共のトイレ空間では、商業施設、育児・教育施設、医療・介護施設など、 用途によって求められる性能もさまざま。 トイレブースの材料や開閉方式、納まりなど、お求めの性能に合わせてお選びください。
表面材
パネル構造
LVL MDF
木口処理
開閉方式
納 まり
メラミン 化粧板
● ● ●
一般メラミン化粧板 メラミン不燃化粧板 厚物メラミン化粧板
● ●
フラッシュ構造 ソリッド構造
● ● ● ● ● ●
メラミン化粧板貼り エナメル塗装 ポスト フォーム加工 中空樹脂エッジ アルミエッジ ソリッド
● ● ●
ドア 引戸 折戸
● ● ●
天井ライナー仕様 笠木仕様 ローパネル仕様
用途や性能でお選びいただける 7 シリーズのトイレブースラインナップ。
メラフロントブース
ピュアコアブース
ポストフォームブース
セラールブース
コンパクトブース
引戸 L 仕様
まなブース
Contents
施工例… ……………………………………………………………………………………………………………… 3ページ 表面材… ……………………………………………………………………………………………………………… 5ページ シリーズ一覧… ……………………………………………………………………………………………………… 7ページ 開閉方式… …………………………………………………………………………………………………………… 9ページ トイレブース一覧表… …………………………………………………………………………………………… 11ページ サイズ対応一覧表………………………………………………………………………………………………… 13ページ 金物一覧… ………………………………………………………………………………………………………… 15ページ 参考納まり図……………………………………………………………………………………………………… 19ページ 設計 ・ 発注ガイド… ……………………………………………………………………………………………… 27ページ ご注意……………………………………………………………………………………………………………… 31ページ 推奨カラーバリエーション… ……………………………………………………………………………………… 33ページ
AICA TOILET Booth
2
- ▲TOP

- ページ: 3

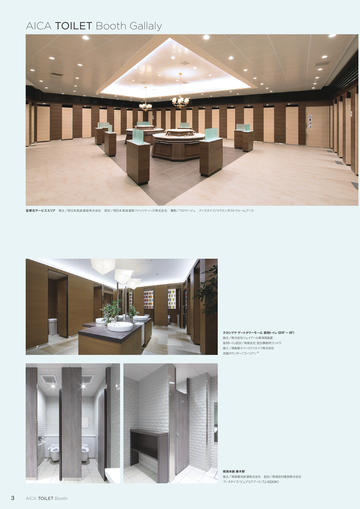

- AICA TOILET Booth Gallaly
宝塚北サービスエリア 施主/西日本高速道路株式会社 設計/西日本高速道路ファシリティーズ株式会社 撮影/フロマージュ ブースタイプ /メラミンポスト フォームブース
タカシマヤ ゲートタワーモール 客用トイレ (B1F 〜 8F) 施主/株式会社ジェイアール東海高島屋 客用 トイ レ設計/有限会社 設計事務所ゴン ドラ 施工/高島屋スペースク リ エイツ株式会社 洗面カウンター/コーリ アン ®
南海本線 春木駅 施主/南海電気鉄道株式会社 設計/南海辰村建設株式会社 ブースタイプ /ピュアコアブース 〈TJ-10051K〉
3
AICA TOILET Booth
- ▲TOP

- ページ: 4
- 阪急電鉄 宝塚線 蛍池駅旅客トイレ 設計/阪急設計コンサルタン ト株式会社 施工/株式会社 松田組 ブースタイプ /ピュアコアブース 引戸 L 仕様 〈TJ-2002K〉
GINZA SIX
商業イ ンテリ アデザイ ン株式会社/キュ リ オシテ ィ 外装・ オフ ィ スエ リ ア内装/銀座六丁目地区市街地再開発計画設計共同体 (谷口建築設計研究所、KAJIMA DESIGN) ブースタイプ /ピュアコアブース 〈K-6000KM〉
赤坂インターシティ AIR 設計・ 監理/株式会社 日本設計 施工/株式会社 大林組 ブー スタイプ /ピュアコアブー ス 〈TJY557K〉
トリエ京王調布 設計/株式会社 日建設計 施工/清水建設株式会社 ブースタイプ /ピュアコアブース 扉 〈プラ ス ワンダー W-3095〉パネル 〈K-6305KN〉
学校法人 梅川学園幼保連携型こども園 鈴の宮幼稚園 ブースタイプ /まなブース (塗装エ ッジ仕様) 〈ブース扉色: このあ しあとなーんだ
XIP 1320KN74、XIP 1321KN74、XIP 1322KN74〉
AICA TOILET Booth
4
- ▲TOP

- ページ: 5
- AICA TOILET Booth Guide

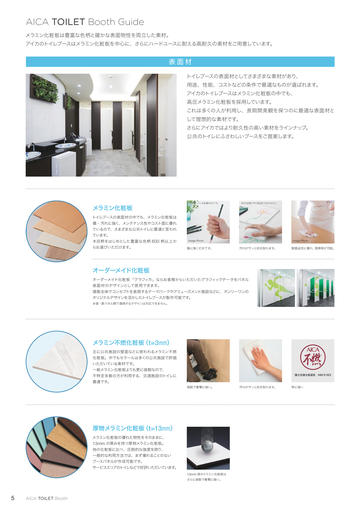

メラミン化粧板は豊富な色柄と確かな表面物性を両立した素材。 アイカのトイレブースはメラミン化粧板を中心に、さらにハードユースに耐える高耐久の素材をご用意しています。
表面材
トイレブースの表面材としてさまざまな素材があり、 用途、性能、コストなどの条件で最適なものが選ばれます。 アイカのトイレブースはメラミン化粧板の中でも、 高圧メラミン化粧板を採用しています。 これは多くの人が利用し、長期間美観を保つのに最適な表面材と して理想的な素材です。 さらにアイカではより耐久性の高い素材をラインナッ プ。 公共のトイレにふさわしいブースをご提案します。
メラミン化粧板
トイレブースの表面材の中でも、メラミン化粧板は 傷・汚れに強く、メンテナンス性やコスト面に優れ ているので、さまざまな公共トイレに最適と言われ ています。 木目柄をはじめとした豊富な色柄 600 柄以上か らお選びいただけます。
※使用している鉛筆は4Hです。
※社内試験であり保証値ではありません。
Image Photo
Image Photo
傷に強く丈夫です。
汚れがサッと拭き取れます。
耐薬品性に優れ、 清掃等が可能。
オーダーメイド化粧板
オーダーメイド化粧板「グラフィカ」ならお客様からいただいたグラフィックデータをパネル 表面材のデザインとして使用できます。 建築全体でコンセプトを表現するテーマパークやアミューズメント施設などに、オンリーワンの オリジナルデザインを活かしたトイレブースが製作可能です。
※壁・扉パネル間で連続するデザインは対応できません。
メラミン不燃化粧板 (t=3mm)
主に公共施設の壁面などに使われるメラミン不燃 化粧板。中でもセラールは多くの公共施設で評価 いただいている素材です。 一般メラミン化粧板よりも更に強靭なので、 不特定多数の方が利用する、交通施設のトイレに 最適です。
強靭で衝撃に強い。 汚れがサッと拭き取れます。 熱に強い
国土交通大臣認定 NM-2183
厚物メラミン化粧板 (t=13mm)
メラミン化粧板の優れた物性をそのままに、
13mm の厚みを持つ厚物メラミン化粧板。
他の化粧板に比べ、圧倒的な強度を誇り、 一般的な利用方法では、まず壊れることのない ブースパネルが作成可能です。 サービスエリアのトイレなどで好評いただいています。
13mm 厚のメラミン化粧板は
さらに強靭で衝撃に強い。
5
AICA TOILET Booth
- ▲TOP

- ページ: 6
- トイレブースは不特定多数の方が頻繁に利用、ドア・パネルは開閉時に直接手で触ることが多い部分です。 清潔感の維持のためにも、抗ウイルス、抗菌仕様のトイレブースがおすすめです。
表 面 材(オプション)

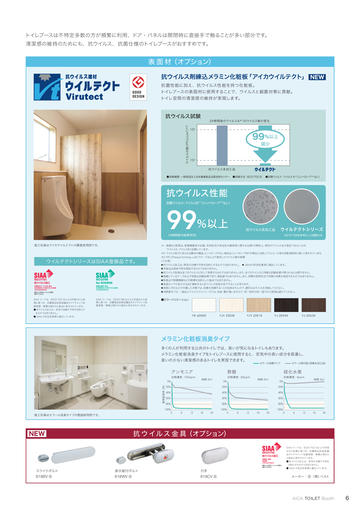

抗ウイルス剤練込メラミン化粧板 「アイカウイルテクト」 NEW
抗菌性能に加え、抗ウイルス性能を持つ化粧板。 トイレブースの表面材に使用することで、ウイルスと細菌対策に貢献。 トイレ空間の清潔感の維持が実現します。
抗ウイルス試験
*3 ウイルスの数 (PFU/cm 2)
24時間後のウイルスA*1のウイルス数の変化
10
5
99%以上
減少
10 2 抗ウイルス未加工品
●試験機関 : 一般財団法人日本繊維製品品質技術センター ●試験方法:ISO21702 法 ●試験ウイルス:ウイルス A*1 (エンベロー プ*2 なし)
抗ウイルス性能
試験ウイルス : ウイルスB*1 (エンベロープ*2なし)
99
施工写真はアイカウイルテクトの腰壁採用例です。
%以上
抗ウイルス未加工品
(4時間後の結果状況)
ウイルテクトシリーズ
JIS R1756を参考にした試験方法
*1 : 薬機法 (医薬品、 医療機器等の品質、 有効性及び安全性の確保等に関する法律) の関係上、 特定のウイルス名が表記できないため、 ウイルスA、 ウイルスBと記載しています。 *2 : ウイ ルス粒子に見られる膜状の構造。 エンベロー プがない場合は、 エンベロー プ有り の場合と比較し てアルコール等の消毒液耐性が強いと言われています。 *3 : PFU (Plaque-forming unit) プラーク法により測定したウイルス数の指標 〈ご注意〉 ● 抗ウイルス加工は、 病気の治療や予防を目的とするものではありません。 ● SIAAの安全性基準に適合しています。 ● 本製品は感染予防を保証するものではありません。 ● 抗ウイルス性能は全てのウイルスに対して発現するものではありません。 また、 全てのウイルスに同様な試験結果が得られるとは限りません。 ● 掲載しているデータおよび写真は試験結果であり、 保証値ではありません。 また、 実際の使用状況で同様の効果を保証するものではありません。 ● 医薬品や医療機器などの医療を目的とした製品ではありません。
● 表面のツヤが変化するほど摩耗すると抗ウイルス性能が低下することがあります。 ● 表面に汚れなどが付着した状態では、 効果を発揮することが出来ませんので、 適切なお手入れを実施して ください。 ● 同柄番号でも、 一般品とウイルテク ト シリーズでは、 色味 ・ 艶が違いますので、同一物件の同一面でのご使用は避けて ください。
ウイルテクトシリーズはSIAA登録品です。
SIAA マークは、ISO21702 法により評価された結 果に基づき、抗菌製品技術協議会ガイドラインで品 質管理・情報公開された製品に表示されています。 ●抗ウイルス加工は、病気の治療や予防を目的とす るものではありません。 ● SIAA の安全性基準に適合しています。
SIAA マークは、ISO22196 法により評価された結 果に基づき、抗菌製品技術協議会ガイドラインで品 質管理・情報公開された製品に表示されています。
■カラーバリ エーシ ョ ン
YK-6000K
YJY 2050K
YJY 2051K
YJ-2054K
YJ-2063K
メラミン化粧板消臭タイプ
多くの人が利用する公共のトイレでは、臭いが気になるトイレもあります。 メラミン化粧板消臭タイプをトイレブースに使用すると、空気中の臭い成分を吸着し、 臭いの少ない清潔感のあるトイレを実現できます。
セラール消臭タイプ セラール現行品 (消臭未加工品)
アンモニア
初期濃度: 100ppm 0% 臭気低減率 (%) 20% 40% 60% 80% 0 6 12 18 24 時間 (hr) 0% 20% 40% 60% 80% 100%
酢酸
初期濃度:30ppm 時間 (hr) 0% 20% 40% 60% 80% 0 6 12 18 24 100%
硫化水素
初期濃度:4ppm 時間 (hr)
100%
施工写真はセラール消臭タイプの壁面採用例です。
0
6
12
18
24
NEW
抗 ウ イル ス 金 具(オプション)
SIAA マークは、ISO21702 法により評価 された結果に基づき、抗菌製品技術協議 会ガイドラインで品質管理・情報公開され た製品に表示されています。 ●抗ウイルス加工は、病気の治療や予防を 目的とするものではありません。 ● SIAA の安全性基準に適合しています。
スライドボルト
表示錠付ボルト
引手
618BV Ⓑ
618WV Ⓑ
618CV Ⓑ
メーカー:Ⓑ(株) ベスト
AICA TOILET Booth
6
- ▲TOP

- ページ: 7
- AICA TOILET Booth Series Guide
意匠追求した こだわりの 3 シリーズ
メラフロント ブース
Melafront Booth
ブースパネルの木口をメラミン化粧板貼り。木目柄など意匠性を求めるトイレブースにおすすめします。
表面材 パネル構造
木口: メラミン化粧板 (曲面加工貼り) LVL MDF メラミン 化粧板
木口処理
メラミン化粧板 (0.75 〜 1.2mm)
複層構造
メラミン化粧板木口貼り
セー フティ
スタイリッシュ
レスキューオープン
※メラフロント ブースは加工自由度が高く、形状による機能バリエーションがあります。
ピュアコアブース
Pure Core Booth
ブースパネルの木口をエナメル塗装しました。単色ブースのソリッ ドな印象がミニマルなデザインをかなえます。
表面材 パネル構造
木口: ポリ ウ レタン樹脂エナメル塗装 LVL MDF メラミン 化粧板
木口処理
メラミン化粧板 (0.75 〜 1.2mm)
複層構造
エナメル塗装
セー フティ
スタイリッシュ
レスキューオープン
※ピュアコアブースは加工自由度が高く、形状による機能バリエーションがあります。
メラミンポスト フォームブース
Melamine Pf Booth
ブースパネルに贅沢なポスト フォーム加工を施し、木口と表面材の一体感が高い、高級感のあるブースです。
表面材 パネル構造
木口: ポス ト フォーム加工 LVL メラミン 化粧板
木口処理
弾性中空成型エ ッジ
メラミン化粧板 (0.75 〜 1.2mm)
複層構造
メ ラミン化粧板ポス ト フォーム加工
機能
ブースパネルを、用途に合わせて最適な形状に加工。使用用途に最適なブースパネルの形状をお選びください。
セー フティ
指挟みの事故を未然に防ぐ、パネル形状を採用。
スタイリッシュ
ソリッドな印象をシャープなパネル形状で表現。
レスキューオープン
非常時に中の人を助け出せるブースパネル。
7
AICA TOILET Booth
- ▲TOP

- ページ: 8

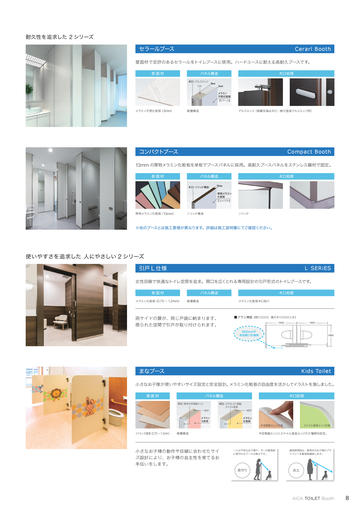

- 耐久性を追求した 2 シリーズ
セラールブース
Cerarl Booth
壁面材で定評のあるセラールをトイレブースに使用。ハードユースに耐える高耐久ブースです。
表面材 パネル構造
木口: アルミエ ッジ LVL 3mm 3mm メラミン 不燃化粧板 【セラール】
木口処理
メラミン不燃化粧板 (3mm)
複層構造
アルミエッジ (掲載写真は木口:焼付塗装アルミエッジ例)
コンパクト ブース
Compact Booth
13mm の厚物メラミン化粧板を単板でブースパネルに採用。高耐久ブースパネルをステンレス鋼材で固定。
表面材 パネル構造
木口: ソリッド構造 13mm 厚物メラミン 化粧板
木口処理
【コンパク ト】
厚物メラミン化粧板 (13mm)
ソリッド構造
ソリッド
※他のブースとは施工要領が異なります。詳細は施工説明書にてご確認ください。
使いやすさを追求した 人にやさしい 2 シリーズ 引戸 L 仕様
L ・SERiES
女性目線で快適なトイレ空間を追求。開口を広く とれる専用設計の引戸形式のトイレブースです。
表面材
メラミン化粧板 (0.75 〜 1.2mm) 複層構造
パネル構造
メラミン化粧板木口貼り
木口処理
両サイドの扉が、同じ戸袋に納まります。 限られた空間で引戸が取り付けられます。
■プラン例 B 《間口3000 奥行き1000のとき》
1500 1500
893mm の 有効開口を確保
1000
まなブース
Kids Toilet
小さなお子様が使いやすいサイズ設定と安全設計。 メラミン化粧板の自由度を活かしてイラストを施しました。
表面材
木口: 弾性中空樹脂エ ッ ジ MDF メラミン 化粧板
パネル構造
木口: ポリ ウ レタン樹脂 エナメル塗装 MDF メラミン 化粧板 中空樹脂エッジ仕様
木口処理
エナメル塗装エッジ仕様
メラミン化粧板 (0.75 〜 1.2mm)
複層構造
中空樹脂エ ッジとエナメル塗装エ ッジの 2 種類を設定。
小さなお子様の動作や目線に合わせたサイ ズ設計により、お子様の自主性を育てるお 手伝いをします。
一人が不安なお子様や、万一の緊急時 に見守れるブースの高さです。
通常使用時は、使用中のお子様のプラ イバシーを最低限確保します。
見守り
自立
AICA TOILET Booth
8
- ▲TOP

- ページ: 9
- AICA TOILET Booth Setting

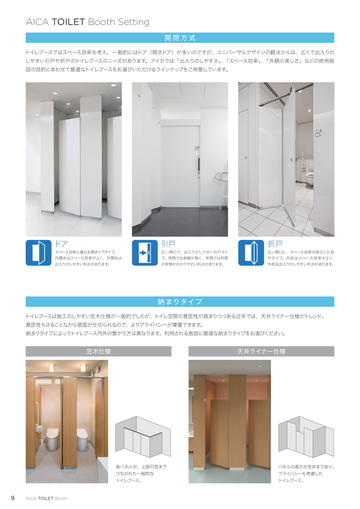

開閉方式
トイレブースではスペース効率を考え、一般的にはドア(開きドア)が多いのですが、ユニバーサルデザインの観点からは、広くて出入りの しやすい引戸や折戸のトイレブースのニーズがあります。アイカでは「出入りのしやすさ」 、 「スペース効率」 、 「外観の美しさ」などの使用施 設の目的にあわせて最適なトイレブースをお選びいただけるラインナッ プをご用意しています。
ドア
スペース効率に優れる開きドアタイプ。 内開きはスペース効率がよく、外開きは 出入りがしやすい利点があります。
引戸
広い開口で、出入りがしやすい引戸タイ プ。常閉では美観が高く、常開では利用 の有無がわかりやすい利点があります。
折戸
広い開口と、スペース効率の両立した折 戸タイプ。内折はスペース効率がよく、 外折は出入りがしやすい利点があります。
納 まりタイ プ
トイレ ブースは施工のしやすい笠木仕様が一般的でしたが、トイレ空間の意匠性が高まりつつある近年では、天井ライナー仕様がトレ ンド。 意匠性もさることながら壁面が仕切られるので、よりプライバシーが尊重できます。 納まりタイプによってトイレ ブース内外の繋がり方は異なります。利用される施設に最適な納まりタイプをお選びください。
笠木仕様
天井ライナー仕様
各パネルが、上部の笠木で つながれた一般的な トイレブース。
パネルの高さが天井まであり、 プライバシーも考慮した トイレブース。
9
AICA TOILET Booth
- ▲TOP

- ページ: 10

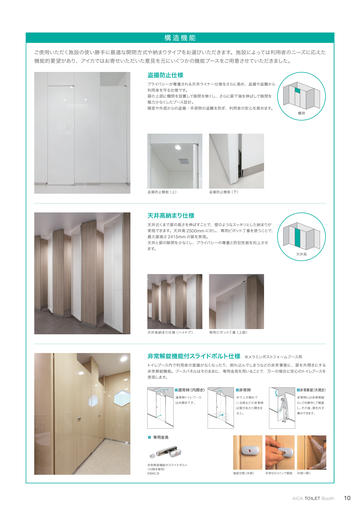

- 構造機能
ご使用いただく施設の使い勝手に最適な開閉方式や納まりタイプをお選びいただきます。施設によっては利用者のニーズに応えた 機能的要望があり、アイカではお寄せいただいた意見を元にいく つかの機能ブースをご用意させていただきました。
盗撮防止仕様
プライバシーが尊重される天井ライナー仕様をさらに高め、盗撮や盗難から 利用者を守る仕様です。 扉の上部に欄間を設置して隙間を無くし、さらに扉下端を伸ばして隙間を 極力少なくしたブース設計。 隣室や外部からの盗撮・手荷物の盗難を防ぎ、利用者の安心を高めます。
欄間
盗撮防止機能 (上)
盗撮防止機能 (下)
天井高納まり仕様
天井近くまで扉の高さを伸ばすことで、壁のようなスッキリとした納まりが 実現できます。天井高 2500mm に対し、専用ピボット丁番を使うことで、 最大扉高さ 2415mm の扉を実現。 天井と扉の隙間を少なくし、プライバシーの尊重と防犯性能を向上させ ます。
天井高
天井高納まり仕様 (ハイドア)
専用ピボット丁番 (上部)
非常解錠機能付スライドボルト仕様 ※メラミンポストフォームブース用
トイレブース内で利用者の意識がなくなったり、倒れ込んでしまうなどの非常事態に、扉を外開きにする 非常解錠機能。ブースパネルはそのままに、専用金具を用いることで、万一の場合に安心のトイレブースを 実現します。 ■通常時 (内開き)
通常時トイレブース は内開きです。
■非常時
中で人が倒れて いる時などの非常時 は扉があたり開きま せん。
■非常解錠 (外開き)
非常時には非常解錠 ロッ クを操作して解錠 し、 その後、 扉を外す 事ができます。
■ 専用金具
非常解錠機能付スライドボルト (内開き専用) 618AC Ⓑ
施錠状態 (外側)
手持ちのコイ ンで解錠
外側へ開く
AICA TOILET Booth
10
- ▲TOP

- ページ: 11

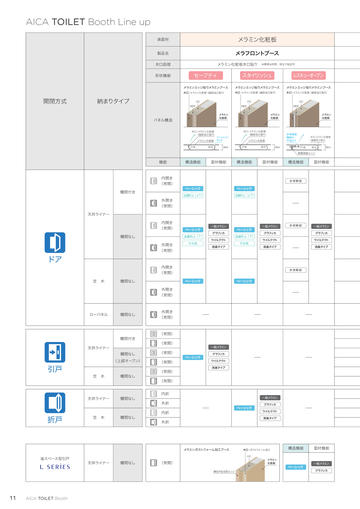

- AICA TOILET Booth Line up
表面材 製品名 木口処理 形状機能
メラミン化粧板
メラフロントブース
メラミン化粧板木口貼り ※標準は同柄、特注で指定可
セーフティ
メラミンエッジ貼りメラミンブース
木口: メラミン化粧板 (曲面加工貼り)
スタイ リ ッシュ
メラミンエッジ貼りメラミンブース
木口: メラミン化粧板 (曲面加工貼り) LVL MDF メラミン 化粧板 メラミン 化粧板
レスキューオープン
メラミンエッジ貼りメラミンブース
木口: メラミン化粧板 (曲面加工貼り) LVL MDF メラミン 化粧板
開閉方式
納まりタイプ
パネル構造
LVL MDF
木口 : メラミン化粧板 (曲面加工貼り) メラミン化粧板 戸先 吊元
アールエ ッ ジ R19
38mm
木口 : メラミン化粧板 (曲面加工貼り) メラミン化粧板 戸先 吊元
38mm
非常解錠 機能付 戸当たり 戸先
木口 : メラミン化粧板 (曲面加工貼り) 吊元
38mm
軟質樹脂エッジ
機能
構造機能
面材機能
構造機能
面材機能
構造機能
面材機能
内開き (常開) 欄間付き 外開き (常閉) 天井ライナー 内開き (常開) 欄間なし 外開き (常閉)
非常解錠
ベーシック
盗撮防止(上下)
ベーシック
盗撮防止(上下)
ー
ベーシック
盗撮防止 (下) 天井高
一般メ ラ ミ ン グラ フ ィ カ ウイ ルテク ト 消臭タイ プ
ベーシック
盗撮防止 (下) 天井高
一般メ ラ ミ ン グラ フ ィ カ ウイ ルテク ト 消臭タイ プ
非常解錠
一般メ ラ ミ ン グラ フ ィ カ ウイ ルテク ト
ー
消臭タイ プ
ドア
笠 木 欄間なし
内開き (常開)
ベーシック ベーシック
非常解錠
外開き (常閉)
ー
ローパネル
欄間なし
外開き (常閉)
ー
ー
ー
欄間付き 天井ライナー 欄間なし (上部オー プン)
(常閉) (常開) (常閉) (常開) (常閉) (常開) 内折 外折 内折 外折 ー
ベーシック ベーシック
一般メ ラ ミ ン グラ フ ィ カ ウイ ルテク ト 消臭タイ プ
ー
ー
引戸
笠 木
欄間なし
天井ライナー
欄間なし
一般メ ラ ミ ン グラ フ ィ カ ウイ ルテク ト 消臭タイ プ
ー
折戸
笠 木
欄間なし
メラミンポスト フォーム加工ブース
木口: ポス ト フォーム加工 LVL メラミン 化粧板
構造機能
面材機能
省スペース型引戸
天井ライナー
欄間なし
(常開)
弾性中空成型エ ッジ
ベーシック
一般メ ラ ミ ン グラ フ ィ カ
11
AICA TOILET Booth
- ▲TOP

- ページ: 12

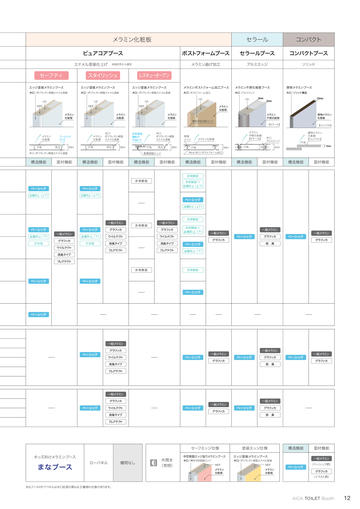

- メラミン化粧板
ピュアコアブース
エナメル塗装仕上げ ※指定色から選定
セラール
ポスト フォームブース
メラミン曲げ加工
コンパクト
コンパクトブース
ソリッド
セラールブース
アルミエッジ
セーフティ
エッジ塗装メラミンブース
木口: ポリ ウ レタン樹脂エナメル塗装 LVL MDF メラミン 化粧板
スタイ リ ッシュ
エッジ塗装メラミンブース
木口: ポリ ウ レタン樹脂エナメル塗装 LVL MDF メラミン 化粧板
レスキューオープン
エッジ塗装メラミンブース
木口: ポリ ウ レタン樹脂エナメル塗装 LVL MDF メラミン 化粧板
メラミンポスト フォーム加工ブース
木口: ポス ト フォーム加工 LVL メラミン 化粧板
メラミン不燃化粧板ブース
木口: アルミエ ッジ LVL
厚物メラミンブース
木口: ソリッド構造
3mm
3mm
13mm
弾性中空成型エ ッジ
メラミン 不燃化粧板 【セラール】 メラミン 不燃化粧板 【セラール】
38mm
厚物メラミン 化粧板 【コンパク ト】 厚物メラミン 化粧板 【コンパク ト】
13mm
メラミン 化粧板 戸先
アールエ ッ ジ R19 吊元
38mm
メラミン 化粧板 戸先
木口 : ポリ ウ レタン樹脂 エナメル塗装 吊元
38mm
非常解錠 機能付 戸当たり 戸先
木口 : ポリ ウ レタン樹脂 エナメル塗装 吊元
38mm
樹脂 エッジ 戸先
メラミン化粧板
木口 : アルミエッジ
40mm
戸先
戸先
木口 : ポリ ウ レタン樹脂エナメル塗装
軟質樹脂エッジ
R9.8 (木口 : ポスト フォーム加工)
構造機能
面材機能
構造機能
面材機能
構造機能
面材機能
構造機能
非常解錠
面材機能
構造機能
面材機能
構造機能
面材機能
非常解錠
ベーシック
盗撮防止(上下)
ベーシック
盗撮防止(上下)
非常解錠 + 盗撮防止(上下)
ー
ベーシック
盗撮防止(上下)
一般メ ラ ミ ン
ベーシック
盗撮防止 (下) 天井高
一般メ ラ ミ ン グラ フ ィ カ ウイ ルテク ト 消臭タイ プ フ レ アテク ト
ベーシック
盗撮防止 (下) 天井高
グラ フ ィ カ ウイ ルテク ト 消臭タイ プ フ レ アテク ト
非常解錠
一般メ ラ ミ ン グラ フ ィ カ ウイ ルテク ト
非常解錠 非常解錠 + 盗撮防止(下) 一般メ ラ ミ ン
一般メ ラ ミ ン グラ フ ィ カ
ベーシック
グラ フ ィ カ 消 臭
ベーシック
一般メ ラ ミ ン グラ フ ィ カ
ー
消臭タイ プ フ レ アテク ト
ベーシック
盗撮防止 (下)
非常解錠
非常解錠
ベーシック
ベーシック
ー
ベーシック
ベーシック
ー
ー
ー
ー
ー
ー
一般メ ラ ミ ン
ー
ベーシック
グラ フ ィ カ ウイ ルテク ト 消臭タイ プ フ レ アテク ト
ー
ベーシック
一般メ ラ ミ ン グラ フ ィ カ
一般メ ラ ミ ン
ベーシック
グラ フ ィ カ 消 臭
ベーシック
一般メ ラ ミ ン グラ フ ィ カ
一般メ ラ ミ ン グラ フ ィ カ 一般メ ラ ミ ン グラ フ ィ カ 一般メ ラ ミ ン
ー
ベーシック
ウイ ルテク ト 消臭タイ プ フ レ アテク ト
ー
ベーシック
ベーシック
グラ フ ィ カ 消 臭
ー
セー フエッジ仕様 キッズ向けメラミンブース ローパネル 欄間なし 外開き (常閉)
中空樹脂エッジ貼りメラミンブース
木口: 弾性中空樹脂エ ッ ジ MDF メラミン 化粧板
塗装エッジ仕様
エッジ塗装メラミンブース
木口: ポリ ウ レタン樹脂エナメル塗装 MDF メラミン 化粧板
構造機能
面材機能
一般メ ラ ミ ン
まなブース
ベーシック
(ベーシック柄) グラ フ ィ カ (イ ラ ス ト柄)
まなブースの ドアパネルは木口処理の異なる 2 種類の仕様があ り ます。
AICA TOILET Booth
12
- ▲TOP

- ページ: 13

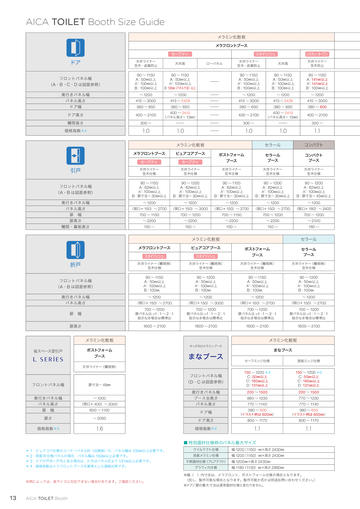

- AICA TOILET Booth Size Guide
メラミン化粧板
メラフロントブース
セー フティ
スタイリッシュ
ローパネル 天井ライナー 笠木・盗撮防止 天井高
レスキューオープン
天井ライナー 笠木防止
ドア
フロントパネル幅 ( A ・ B ・ C ・ D は図面参照) 奥行きパネル幅 パネル高さ ドア幅 ドア高さ 欄間高さ 価格指数 *4
天井ライナー 笠木・盗撮防止
天井高
90 〜 1150 A:50 ㎜以上 :100 ㎜以上 A' B:100 ㎜以上
〜 1200
90 〜 1150 A:50 ㎜以上 :100 ㎜以上 A' B:100㎜(パネル寸法)以上
〜 1200
ー ー ー ー ー ー ー
90 〜 1150 A:50 ㎜以上 :100 ㎜以上 A' B:100 ㎜以上
〜 1200
90 〜 1150 A:50 ㎜以上 :100 ㎜以上 A' B:100 ㎜以上
〜 1200
90 〜 1150 A:141㎜以上 : A ' 141㎜以上 B:100 ㎜以上
〜 1200
415 〜 3000 380 〜 650 400 〜 2100 300 〜
413 〜 2428 380 〜 650 400 〜 2415 (パネル高さ− 13㎜)
ー
415 〜 3000 380 〜 650 400 〜 2100 300 〜
413 〜 2428 380 〜 650 400 〜 2415 (パネル高さ− 13㎜)
ー
415 〜 3000 380 〜 600 400 〜 2100 300 〜
1.0
1.0
メラミン化粧板
1.0
1.0
セラール
1.1
コンパクト
コンパクト ブース
天井ライナー 笠木仕様
メラフロントブース
ピュアコアブース
ポストフォーム ブース
天井ライナー 笠木仕様
セー フティ
セー フティ
天井ライナー 笠木仕様
セラール ブース
天井ライナー 笠木仕様
引戸
フロントパネル幅 ( A ・ B は図面参照) 奥行きパネル幅 パネル高さ 扉 幅 扉高さ 欄間・幕板高さ
天井ライナー 笠木仕様
90 〜 1150 A:62㎜以上 :100 ㎜以上 A' B:扉寸法− 30 ㎜以上
〜 1200 (開口+ 150)〜 2700
90 〜 1200 A:62㎜以上 :100 ㎜以上 A' B:扉寸法− 30 ㎜以上
〜 1200 (開口+ 150)〜 3000
90 〜 1150 A:62㎜以上 :100 ㎜以上 A' B:扉寸法− 30 ㎜以上
〜 1200 (開口+ 150)〜 2700
90 〜 1200 A:62㎜以上 :100 ㎜以上 A' B:扉寸法− 30 ㎜以上
〜 1200 (開口+ 150)〜 2700
90 〜 1200 A:62㎜以上 :100 ㎜以上 A' B:扉寸法− 45㎜以上
〜 1200 (開口+ 180)〜 2400
700 〜 1150
〜 2200
700 〜 1200
〜 2200
700 〜 1150
〜 2200
700 〜 1200
〜 2200
700 〜 1200
〜 2100
150 〜
150 〜
150 〜
150 〜
180 〜
メラミン化粧板
メラフロントブース ピュアコアブース ポストフォーム ブース
天井ライナー (欄間無) 笠木仕様
セラール
セラール ブース
天井ライナー (欄間無) 笠木仕様
スタイリッシュ
スタイリッシュ
天井ライナー (欄間無) 笠木仕様
折戸
フロントパネル幅 ( A ・ B は図面参照) 奥行きパネル幅 パネル高さ 扉 幅 扉高さ
天井ライナー (欄間無) 笠木仕様
90 〜 1150 A:50 ㎜以上 :100 ㎜以上 A' B:100 ㎜
〜 1200 (開口+ 150)〜 2700
90 〜 1200 A:50 ㎜以上 :100 ㎜以上 A' B:100 ㎜
〜 1200 (開口+ 150)〜 3000
90 〜 1150 A:50 ㎜以上 :100 ㎜以上 A' B:100 ㎜
〜 1200 (開口+ 150)〜 2700
90 〜 1200 A:50 ㎜以上 :100 ㎜以上 A' B:100 ㎜
〜 1200 (開口+ 150)〜 2700
700 〜 1200 扉パネル比 =1:1 〜 2:1 指示なき場合は標準比 1600 〜 2100
700 〜 1200 扉パネル比 =1:1 〜 2:1 指示なき場合は標準比 1600 〜 2100
700 〜 1200 扉パネル比 =1:1 〜 2:1 指示なき場合は標準比 1600 〜 2100
700 〜 1200 扉パネル比 =1:1 〜 2:1 指示なき場合は標準比 1600 〜 2100
メラミン化粧板
省スペース型引戸 ポストフォーム ブース
キッズ向けメラミンブース
メラミン化粧板
まなブース
フロントパネル幅 ( D ・ C は図面参照) 奥行きパネル幅
まなブース
セー フエッジ仕様 塗装エッジ仕様
天井ライナー (欄間無)
フロントパネル幅 奥行きパネル幅 パネル高さ 扉 幅 扉さ 価格指数 *4
扉寸法− 49 ㎜ 〜 1200 (開口+ 400)〜 3000
150 〜 1200 *3 C:50 ㎜以上 :160 ㎜以上 C' D:131㎜以上 200 〜 1500 860 〜 1230 770 〜 1140 380 〜 600 (イラスト柄は 600 ㎜) 800 〜 1170
150 〜 1200 *3 C:50 ㎜以上 :160 ㎜以上 C' D:131㎜以上 200 〜 1500 770 〜 1230 770 〜 1140 380 〜 600 (イラスト柄は 600 ㎜) 800 〜 1170
ブース全高さ パネル高さ ドア幅 ドア高さ 価格指数 *4
600 〜 1150
〜 2050
1.6
1.1
1.1
■ 特別面材仕様時のパネル最大サイズ
* 1:ピュアコア仕様のコーナーパネル材(出隅部)の、パネル幅は 100㎜以上必要です。 * 2:両面 R 仕様パネルの場合、パネル幅は 150㎜以上必要です。 * 3:ドアが戸先ー戸先と並ぶ場合は、片方はパネル芯より 131㎜以上必要です。 * 4:価格指数はメラフロントブースを基準とした価格比率です。 ウイルテクト仕様 消臭メラミン仕様 不燃面材仕様 (フ レ アテク ト) グラフィカ仕様 幅 1200 (1150)㎜×高さ 2430 ㎜ (1150)㎜×高さ 2430 ㎜ 幅 1200 幅 1200 ㎜×高さ 2430 ㎜ 幅 1180 (1130)㎜×高さ 2980 ㎜
※柄によっては、表サイズに対応できない場合があります。ご確認ください。
※幅( )内寸法は、メラフロント、ポストフォーム仕様の場合となります。 (但し、製作可能な場合となります。製作可能か否かは別途お問い合わせください。 ) ※ドア /扉の最大寸法は通常面材仕様と変わりません。
13
AICA TOILET Booth
- ▲TOP

- ページ: 14

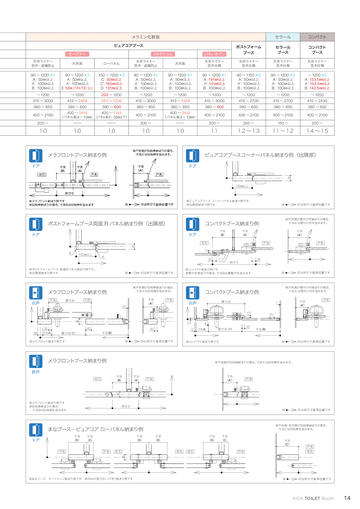

- メラミン化粧板
ピュアコアブース ポストフォーム ブース
セラール
セラール ブース
天井ライナー 笠木仕様
コンパクト
コンパクト ブース
天井ライナー 笠木仕様 〜 1200 *2 A:153.5㎜以上 : A ' 153.5㎜以上 B:143.5㎜以上 〜 1200
セー フティ
天井ライナー 笠木・盗撮防止 天井高 ローパネル
スタイリッシュ
天井ライナー 笠木・盗撮防止 天井高
レスキューオープン
天井ライナー 笠木仕様
天井ライナー 笠木仕様
90 〜 1200 *1 A:50 ㎜以上 :100 ㎜以上 A' B:100 ㎜以上
〜 1200
90 〜 1200 *1 A:50 ㎜以上 :100 ㎜以上 A' B:100㎜(パネル寸法)以上
〜 1200
150 〜 1200 *3 C:50 ㎜以上 :160 ㎜以上 C' D:131㎜以上 200 〜 1200 455 〜 1200 380 〜 600
90 〜 1200 *1 A:50 ㎜以上 :100 ㎜以上 A' B:100 ㎜以上
〜 1200
90 〜 1200 *1 A:50 ㎜以上 :100 ㎜以上 A' B:100 ㎜以上
〜 1200
90 〜 1200 *1 A:141㎜以上 : A ' 141㎜以上 B:100 ㎜以上
〜 1200
90 〜 1150 *2 A:50 ㎜以上 :100 ㎜以上 A' B:100 ㎜以上
〜 1200
90 〜 1200 *2 A:50 ㎜以上 :100 ㎜以上 A' B:100 ㎜以上
〜 1200
415 〜 3000 380 〜 650 400 〜 2100 200 〜
413 〜 2428 380 〜 650
415 〜 3000 380 〜 650 400 〜 2100 200 〜
413 〜 2428 380 〜 650 400 〜 2415 (パネル高さ− 13㎜)
ー
415 〜 3000 380 〜 600 400 〜 2100 200 〜
415 〜 2700 380 〜 650 400 〜 2100 250 〜
415 〜 2700 380 〜 650 400 〜 2100 150 〜
415 〜 2430 380 〜 652 400 〜 2100 200 〜
400 〜 1145 400 〜 2415 (パネル高さ− 13㎜)(パネル高さ− 55㎜以下)
ー ー
1.0
1.0
1.0
1.0
1.0
1.1
1.2 〜 1.3
1.1 〜 1.2
1.4 〜 1.5
メラフロント ブース納まり例
ドア
吊元 寸法 (B) 寸法 (A)
※戸先側が目地棒納まりの場合、 寸法A'は目地棒を含みます。
ピュアコアブースコーナーパネル納まり例(出隅部)
ドア
戸先
寸法 (A')
戸先 100㎜以上 38
38 呼び寸 ※メラフロント納まり例です ※目地棒納まりの場合、 寸法Bは目地棒を含みます ※ 印は呼び寸基準位置です
※ピュアコアブース コーナーパネル納まり例です ※出隅部納まり例です
※
印は呼び寸基準位置です
ポスト フォームブース両面 R パネル納まり例(出隅部)
ドア
38
コンパク ト ブース納まり例
ドア
吊元 寸法 (B) 寸法 (A) 戸先
※戸先側が壁付け材納まりの場合、 寸法A'は壁付け材を含みます。 寸法 (A') 戸先
R
150㎜以上
R
13 26
呼び寸
26
※ポスト フォームブース 両面Rパネル納まり例です。 ※出隅部納まり例です
※
印は呼び寸基準位置です
※コンパクト納まり例です ※壁付材納まりの場合、 寸法Bは調整代を含みます
※
印は呼び寸基準位置です
メラフロント ブース納まり例
引戸
戸先 扉寸法 戸尻 10
※戸先側が目地棒納まりの場合、 寸法A'は目地棒を含みます。 寸法 (A') 戸先
コンパク ト ブース納まり例
引戸
扉寸法 7 13
※戸先側が壁付け材納まりの場合、 寸法A'は壁付け材を含みます。 寸法 (A') 戸先
38
6 寸法(A) 扉寸法‑26
13
38
20 寸法(A)
40 扉寸法‑60 寸法(B) ※
20
13
20
寸法(B)
※メラフロント納まり例です
印は呼び寸基準位置です
※コンパクト納まり例です
※
印は呼び寸基準位置です
メラフロント ブース納まり例
折戸
吊元 寸法 (B) 寸法 (A) 戸先
※戸先側が目地棒納まりの場合、 寸法A'は目地棒を含みます。
寸法 (A')
戸先
※メラフロント納まり例です ※目地棒納まりの場合、 寸法Bは目地棒を含みます
38 呼び寸
※
印は呼び寸基準位置です
まなブース・ピュアコア ローパネル納まり例
ドア
戸先 寸法 (D) 寸法 (C) 戸先 吊元 38 寸法 (D) 寸法 (D) 吊元 吊元 寸法 (D) 寸法 (C) 戸先
※戸先側 ・ 吊元側が目地棒納まりの場合、 寸法C'は目地棒を含みます。 寸法 (C')
戸先 吊元
※まなブース セー フエッジ納まり例です ※3WAY取り合い (T字) 納まり例です
※
印は呼び寸基準位置です
AICA TOILET Booth
14
- ▲TOP

- ページ: 15

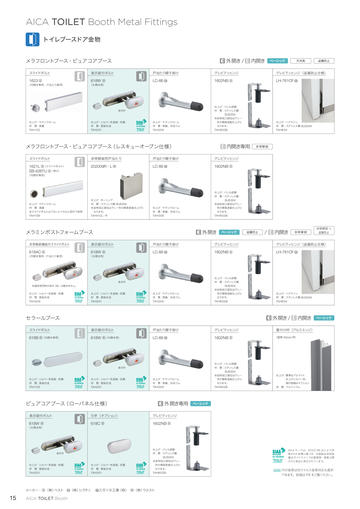

- AICA TOILET Booth Metal Fittings
トイレブースドア金物
メラフロントブース・ピュアコアブース
スライドボルト 表示錠付ボルト 戸当たり帽子掛け
外開き /
グレビティヒンジ
内開き
ベーシック
天井高
盗撮防止
グレビティヒンジ(盗撮防止仕様)
1623 Ⓑ
(内開き専用、戸当たり兼用)
618W Ⓑ
(外開き用)
LC-66
SB
1602NB Ⓑ
LH-761CF
SB
仕上げ:バレル研磨 表示付 材 質:ステンレス鋼 SUS304 ※金物加工部位はグレー 仕上げ:サテンクローム 材 質:真鍮、合成ゴム 色の簡易塗装仕上げと なります。 仕上げ:ヘアライン 材 質:ステンレス鋼 SUS304
仕上げ:サテンクローム 材 質:真鍮
仕上げ:シルバー色塗装・抗菌 材 質:亜鉛合金
TAH102
TAH201
TAH306
TAH602B
TAH604
メラフロントブース・ピュアコアブース (レスキューオープン仕様)
スライドボルト 非常解錠用戸当たり 戸当たり帽子掛け
内開き専用
グレビティヒンジ
非常解錠
1621L Ⓑ(スライドボルト) SB-626TU Ⓑ(受け)
(内開き専用)
202009R・L Ⓦ
LC-66
SB
1602NB Ⓑ
仕上げ:バレル研磨 仕上げ:ホーニング 材 質:ステンレス鋼 SUS304 ※金物加工部位はグレー色の簡易塗装仕上げと なります。 TAH412L・R 材 質:ステンレス鋼 SUS304 ※金物加工部位はグレー 色の簡易塗装仕上げと なります。
仕上げ:サテンクローム 材 質:真鍮 ※スライドボルトはフロントパネルに取付て使用
仕上げ:サテンクローム 材 質:真鍮、合成ゴム
TAH106
TAH306
TAH602B
メラミンポストフォームブース
非常解錠機能付スライドボルト 表示錠付ボルト 戸当たり帽子掛け
外開き
ベーシック
盗撮防止
/
内開き
非常解錠
非常解錠 + 盗撮防止
グレビティヒンジ
グレビティヒンジ(盗撮防止仕様)
618AC Ⓑ
(内開き専用・戸当たり兼用)
618W Ⓑ
(外開き用)
LC-66
SB
1602NB Ⓑ
LH-761CF
SB
表示付 ※通常使用時の表示 (赤)は動きません。 仕上げ:シルバー色塗装・抗菌 材 質:亜鉛合金 仕上げ:シルバー色塗装・抗菌 材 質:亜鉛合金 仕上げ:サテンクローム 材 質:真鍮、合成ゴム
仕上げ:バレル研磨 材 質:ステンレス鋼 SUS304 ※金物加工部位はグレー 色の簡易塗装仕上げと なります。
TAH209
TAH201
TAH306
TAH602B
仕上げ:ヘアライン 材 質:ステンレス鋼 SUS304 TAH604
セラールブース
スライドボルト 表示錠付ボルト 戸当たり帽子掛け グレビティヒンジ
外開き /
内開き
ベーシック
壁付け材(アルミエッジ)
(壁厚 40mm 用)
618B Ⓑ(内開き専用)
618W Ⓑ(外開き用)
LC-66
SB
1602NB Ⓑ
表示付
仕上げ:バレル研磨 材 質:ステンレス鋼 SUS304 ※金物加工部位はグレー 仕上げ : 標準はアルマイト 仕上げシルバー色、 焼付塗装はオプション 材 質:アルミニウム
仕上げ:シルバー色塗装・抗菌 材 質:亜鉛合金
仕上げ:シルバー色塗装・抗菌 材 質:亜鉛合金
仕上げ:サテンクローム 材 質:真鍮、合成ゴム
色の簡易塗装仕上げと なります。
TAH105
TAH201
TAH306
TAH602B
ピュアコアブース (ローパネル仕様)
表示錠付ボルト 引手(オプション)
外開き専用
グレビティヒンジ
ベーシック
618W Ⓑ
(外開き用)
618C Ⓑ
1602NB Ⓑ
仕上げ:バレル研磨 表示付 材 質:ステンレス鋼 SUS304 ※金物加工部位はグレー 色の簡易塗装仕上げと なります。
SIAA マークは、ISO22196 法により評 価された結果に基づき、抗菌製品技術協 議会ガイドラインで品質管理・情報公開 された製品に表示されています。
仕上げ:シルバー色塗装・抗菌 材 質:亜鉛合金
仕上げ:シルバー色塗装・抗菌 材 質:亜鉛合金
TAH201
TAH501
TAH602B
■内の金具は抗ウイルス金具対応も選択
できます。詳細は P.6 をご覧ください。
メーカー:Ⓑ(株) ベスト SB (株) シブタニ
スガツネ工業 (株) Ⓦ(株) ウエスト
15
AICA TOILET Booth
- ▲TOP

- ページ: 16

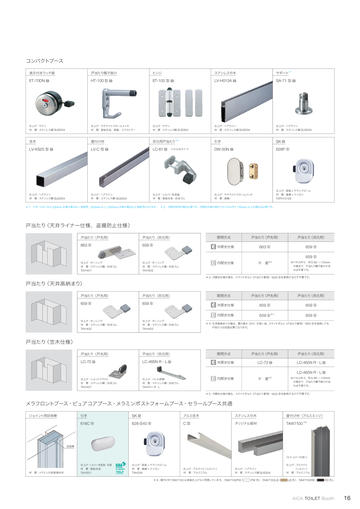

- コンパクトブース
表示付きラッチ錠 戸当たり帽子掛け ヒンジ ステンレス巾木 サポート*1
ET-70DN
HT-100 型
ET-100 型
LV-H013A
SA-71 型
仕上げ:サテン 材 質:ステンレス鋼 SUS304
仕上げ:サチライトクロームメッキ 材 質:亜鉛合金、真鍮、エラストマー
仕上げ:サテン 材 質:ステンレス鋼 SUS304
仕上げ:ヘアライン 材 質:ステンレス鋼 SUS304
仕上げ:ヘアライン 材 質:ステンレス鋼 SUS304
笠木
壁付け材
吊元用戸当たり*2
引手
SK 錠
LV-KS25 型
LV-C 型
LC-61
SB パネル付タイプ
DW-50N
628P Ⓑ
仕上げ:塗装 + サテンクローム 仕上げ:ヘアライン 材 質:ステンレス鋼 SUS304 仕上げ:ヘアライン 材 質:ステンレス鋼 SUS304 仕上げ:シルバー色塗装 材 質:亜鉛合金・合成ゴム 仕上げ:サチライトクロームメッキ 材 質:黄銅 材 質:黄銅 + ナイロン
TATH10126
* 1:サポートはパネル 200mm 未満の場合は 1 個使用、200mm 以上 1000mm 未満の場合は 2 個使用となります。 * 2:外開き使用の場合必要です。内開き仕様の場合でもパネル内寸 150mm 以上の場合は必要です。
戸当たり (天井ライナー仕様、盗撮防止仕様)
戸当たり(戸先用) 戸当たり(吊元用) 開閉方式 外開き仕様 戸当たり (戸先用) 戸当たり (吊元用)
663 Ⓑ
659 Ⓑ
663 Ⓑ
659 Ⓑ 659 Ⓑ
仕上げ:ホーニング 材 質:ステンレス鋼・合成ゴム
仕上げ:ホーニング 材 質:ステンレス鋼・合成ゴム
内開き仕様
不 要*3
TAH401
TAH402
※パネル内寸、吊元 90 〜 110mm の場合で、戸当たり帽子掛けがあ れば不要です。
* 3:内開き仕様の場合、スライドボルト (戸当たり兼用)1623 Ⓑを使用するので不要です。
戸当たり (天井高納まり)
戸当たり(戸先用) 戸当たり(吊元用) 開閉方式 外開き仕様 内開き仕様
仕上げ:ホーニング 材 質:ステンレス鋼・合成ゴム 仕上げ:ホーニング 材 質:ステンレス鋼・合成ゴム 戸当たりは別途必要となります。
戸当たり (戸先用)
戸当たり (吊元用)
659 Ⓑ
659 Ⓑ
659 Ⓑ
659 Ⓑ*4
659 Ⓑ 659 Ⓑ
* 4: 天井高納まりの場合、扉の高さ (DH)が長い為、 スライドボルト (戸当たり兼用)1623 Ⓑを使用しても
TAH402
TAH402
戸当たり (笠木仕様)
戸当たり(戸先用) 戸当たり(吊元用) 開閉方式 外開き仕様 戸当たり (戸先用) 戸当たり (吊元用)
LC-72
SB
LC-465N R・L
SB
LC-72
SB
LC-465N R・L LC-465N R・L
SB
SB
仕上げ:ショット ブラスト 材 質:ステンレス鋼・合成ゴム
仕上げ:バレル研磨 材 質:ステンレス鋼・合成ゴム TAH411 R・L
内開き仕様
不 要*5
※パネル内寸、吊元 90 〜 110mm の場合で、戸当たり帽子掛けがあ れば不要です。
TAH407
(戸当たり兼用)1623 Ⓑを使用するので不要です。 * 5:内開き仕様の場合、スライドボルト
メラフロントブース・ピュアコアブース・メラミンポストフォームブース・セラールブース共通
ジョイント用目地棒 引手 SK 錠 アルミ笠木 ステンレス巾木 オリジナル部材 壁付け材(アルミエッジ)
618C Ⓑ
628-S40 Ⓑ
C型
TAW7100 * 6
目地棒
(セラールブースを除く) 仕上げ: シルバー色塗装・抗菌 材 質:亜鉛合金 材 質:メラミン化粧板複合材 仕上げ:塗装 + サテンクローム 材 質:黄銅 + ナイロン 仕上げ:アルマイト (シルバー) 材 質:アルミニウム 、TAW7100RD ( LB 色) 。 RD 色)
TAH501
TAH206
仕上げ:アルマイト (シルバー) 材 質:アルミニウム
仕上げ:ヘアライン 材 質:ステンレス鋼 SUS304 、TAW7100LB ( PW 色)
( * 6:壁付け材 TAW7100 は塗装仕上げもご用意しています。 TAW7100PW
AICA TOILET Booth
16
- ▲TOP

- ページ: 17

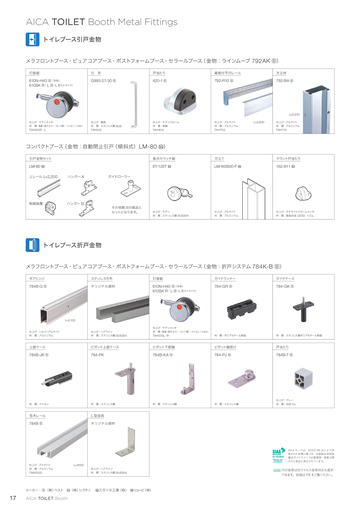

- AICA TOILET Booth Metal Fittings
トイレブース引戸金物
メラフロントブース・ピュアコアブース・ポストフォームブース・セラールブース (金物:ラインムーブ 792AK Ⓑ)
打掛錠 引 手 戸当たり 幕板付平行レール 方立材
610N-H40 Ⓑ(本体) 610SK R・L Ⓑ(L 型ストライク)
G993-27-30 Ⓑ
420-1 Ⓑ
792-R10 Ⓑ
792-BA Ⓑ
L=2,200 仕上げ:サテンメッキ (表示カバー・ロック棒) ・ナイロン (つまみ) 材 質:真鍮 TAH205R・L 仕上げ:鏡面 材 質:ステンレス鋼 SUS304 仕上げ:サテンクローム 材 質:真鍮 仕上げ:アルマイト L=2,600 材 質:アルミニウム 仕上げ:アルマイト 材 質:アルミニウム
TAH502
TAH404
TAH702
TAH703
コンパクトブース (金物:自動閉止引戸 (傾斜式) LM-80
引戸金物セッ ト
)
方立て マウント戸当たり
表示付ラッチ錠
LM-80
上レール L=2,200 ハンガー A ガイドローラー
ET-125T
LM-W2600-F
162-811
制御装置 ハンガー B その他数点の部品と セットとなります。
仕上げ:サテン 材 質:ステンレス鋼 SUS304
仕上げ:アルマイト 材 質:アルミニウム
仕上げ:サチライトクロームメッキ 材 質:亜鉛合金 (ZDG)+ゴム
トイレブース折戸金物
メラフロントブース・ピュアコアブース・ポストフォームブース・セラールブース (金物:折戸システム 784K-B Ⓑ)
ギアヒンジ ステンレス巾木 オリジナル部材 打掛錠 ガイドランナー ガイドケース
784B-G Ⓑ
610N-H40 Ⓑ(本体) 610SK R・L Ⓑ(L 型ストライク)
784-GR Ⓑ
784-GK Ⓑ
L=2,100 仕上げ:サテンメッキ (表示カバー・ロック棒) ・ナイロン (つまみ) 材 質:真鍮 TAH205L・R
仕上げ:シルバーアルマイト 材 質:アルミニウム
仕上げ:ヘアライン 材 質:ステンレス鋼 SUS304
材 質:ポリアセタール樹脂
材 質:ステンレス鋼ポリアセタール樹脂
上部ケース
ピボッ ト上部ケース
ピボッ ト下部軸
ピボッ ト軸受け
戸当たり
784B-JK Ⓑ
784-PK
784B-KA Ⓑ
784-PJ Ⓑ
784B-T Ⓑ
仕上げ:グレー 材 質:ナイロン 材 質:ステンレス鋼 材 質:ステンレス鋼 材 質:ステンレス鋼 材 質:合成ゴム
笠木レール
L 型金具 オリジナル部材
784B Ⓑ
SIAA マークは、ISO22196 法により評 価された結果に基づき、抗菌製品技術協 議会ガイドラインで品質管理・情報公開 された製品に表示されています。 仕上げ:アルマイト L=4000 材 質:アルミニウム 仕上げ:ヘアライン 材 質:ステンレス鋼 SUS304
TAW5200
■内の金具は抗ウイルス金具対応も選択
できます。詳細は P.6 をご覧ください。
メーカー:Ⓑ(株) ベスト SB (株) シブタニ
スガツネ工業 (株) リ ョ ービ (株)
17
AICA TOILET Booth
- ▲TOP

- ページ: 18
- トイレブース引戸 L 金物
引戸 L 仕様 (ポストフォーム) (金物:スライダーマン SLS-1K50
引戸レール 引 手 打掛錠
SB
)
点検口 上部・戸尻隠し用アルミ L 型金具 ステンレス巾木 オリジナル部材
SLS-1K50
S725G-M-P300
658 Ⓑ(本体) 658HSK-I Ⓑ(I型ストライク)
仕上げ:アルマイト処理 材 質:アルミニウム
仕上げ:鏡面 材 質:ステンレス鋼 SUS304
仕上げ:シルバー 材 質:亜鉛合金 材 質:メラミン化粧板複合材
仕上げ:黒色塗装 75 × 75 材 質:アルミニウム
仕上げ:ヘアライン 材 質:ステンレス鋼 SUS304
まなブース金物
まなブース (セーフエッジ仕様)
ステンレス巾木 オリジナル部材 ヒンジ 引手(オプション) 表示付きラッチ錠(オプション) 目地棒
HG-38-29(R・L)Ⓑ
618C Ⓑ
NR-33 Ⓑ
目地棒
仕上げ:ヘアライン 材 質:ステンレス鋼 SUS304
仕上げ:サテン 材 質:ステンレス鋼 SUS304 TAH605 R・L
仕上げ: シルバー色塗装 抗菌 材 質:亜鉛
仕上げ:サテン 材 質:ステンレス鋼 SUS304
TAH501
TAH208
材 質:メラミン化粧板複合材
まなブース (塗装エッジ仕様)
ステンレス巾木 オリジナル部材 ヒンジ 引手(オプション) 表示付きラッチ錠(オプション) 目地棒
HG-38-20(R・L)Ⓑ
618C Ⓑ
NR-38 Ⓑ
目地棒
仕上げ:ヘアライン 材 質:ステンレス鋼 SUS304
仕上げ:サテン 材 質:ステンレス鋼 SUS304 TAH605 R・L
仕上げ: シルバー色塗装 抗菌 材 質:亜鉛
仕上げ:サテン 材 質:ステンレス鋼 SUS304
TAH501
TAH208
材 質:メラミン化粧板複合材
選択カラー色
*( )内は近似色の日本塗料工業会のチッ プ番号です。 [ ]は近似色となるアイカメラミン化粧板品番です。表面材と同系色を選択して ください。
メラフロントブース (レスキューオープン仕様)戸先樹脂色
グレー [K-6302KN] ブラック [K-6400KN]
(特注色は価格や納期が標準色と異なりますのでご注意ください。 ) ピュアコアブース エッジカラー標準色 ※特注色対応も可能です。
スノーホワイト (D25-90A)
SW
グレイッシュホワイト ライト ブラウン (D19-75L) (D27-85B)
GW
LB
シフォン ( D17-60H)
RY
ショコラ ( D15-30B)
RD
ダークグレー (DN-25)
DG
ブラック ( DN-15)
BK
ピュアホワイト ナチュラルホワイト コクーンホワイト ミディアムブラウン [K-6000KN] [K-6200KN] [TJY 421K] [TJY 404K]
PW
NW
CW
MB
ピュアコアブース (レスキューオープン仕様)戸先樹脂色
グレー [K-6302KN] ブラック [K-6400KN]
ポストフォームブース エッジカラーバリエーション
グレー (DN-65) ライト ブラウン (D19-75L) キャメルブラウン ブラウン (D17-50L) (D15-40H) ビターブラウン (D19-30D)
(材質:PVC 樹脂)
マルーン (D09-30D) ブラック (DN-15)
セラールブース アルミエッジカラーバリエーション (オプション仕上げ色)
グレー (DN-65) ライト ブラウン (D19-75L) キャメルブラウン ブラウン (D17-50L) (D15-40H) ビターブラウン (D19-30D) マルーン (D09-30D) ブラック (DN-15)
(ポストフォーム) エッジカラーバリエーション 引戸 L 仕様
グレー (DN-65) ライト ブラウン (D19-75L) キャメルブラウン ブラウン (D17-50L) (D15-40H) ビターブラウン (D19-30D)
(材質:PVC 樹脂)
マルーン (D09-30D) ブラック (DN-15)
※標準色はアルマイト仕上げシルバー色です。
AICA TOILET Booth
18
- ▲TOP

- ページ: 19

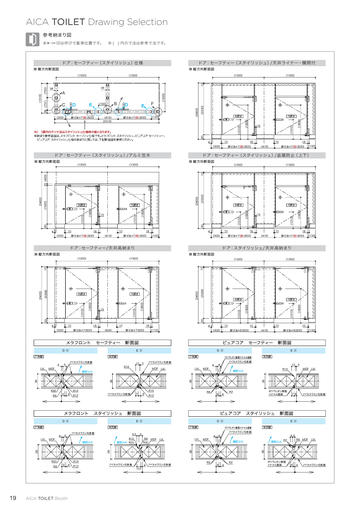

- AICA TOILET Drawing Selection
参考納まり図
※ 印は呼び寸基準位置です。 ※ ( ) 内の寸法は参考寸法です。
ドア:セーフティー (スタイリッシュ) 仕様
■ 横方向断面図
(1000) (1000)
ドア:セーフティー (スタイリッシュ) /天井ライナー・欄間付
■ 縦方向断面図
(1000) 10 (1000)
(750)
38
(1519)
38 (731)
(2400)
(2330)
C
(300)
D
E
(100)
B
D
E
F
(1500)
A
38
(1800)
※ 〈 〉 扉内のチリ寸法はスタイ リ ッシュ仕様時の値となります。 ※納まり参考図面は、 メラフロン ト セー フティ仕様です。 メラフロン ト スタイ リ ッ シュ、 ピュアコア セー フティー、 ピュアコア スタイ リ ッ シュ仕様の納まりに関し ては、 下記断面図を参照く ださい。
60
4 (300)
10
(1010)
18 扉寸法+7 〈8〉 (600) (419)
10
(1010)
15
(1800) 18 (1800) 18 (1800) 10 (100) 3 MDF LVL アイカメラミン化粧板 R8 MDF
扉寸法+7 〈8〉 (600)
(419) (2019)
扉寸法+7 〈8〉 (600) (100)
外開き
内開き
扉寸法+7 〈8〉 (600) (100)
ドア:セーフティー (スタイリッシュ) /アルミ笠木
■ 縦方向断面図
(1000) (1000)
ドア:セーフティー (スタイリッシュ) /盗撮防止 (上下)
■ 縦方向断面図
(1000) (1000)
20 (400)
(2400)
(1920)
(2400)
(2330)
10
外開き (1800) (1010) 15
内開き (1800) (1010)
外開き (1800) 15
内開き
60
60
4 (300)
10
18 扉寸法+7 〈8〉 (600) (419)
10
18 扉寸法+7 〈8〉 (600) (100)
4 (300)
10
(1010)
18 扉寸法+7 〈8〉 (600) (419)
10
扉寸法+7 〈8〉 (600) (100)
ドア:セーフティー/天井高納まり
■ 縦方向断面図
(1000) (1000)
ドア:スタイリッシュ/天井高納まり
■ 縦方向断面図
(1000) 12 (1000)
12
(2400)
(2328)
外開き (1800)
内開き (1800)
(2400)
(2328)
外開き (1800)
内開き
(1010)
60
60
4 (300)
10
18 扉寸法+7 (600) (409)
10 扉寸法+7 (600)
18 (110)
4 (300)
10
(1010)
10 扉寸法+8 (600) (419)
10
扉寸法+8 (600)
メラフロント セーフティー 断面図
D部
戸先側 4 LVL MDF 9 アイカメラミン化粧板 R19 開閉方向 38 吊元側 10 3 アイカメラミン化粧板 MDF LVL LVL MDF
ピュアコア セーフティー 断面図
D部
戸先側 4 8 ポリウレタン樹脂エナメル塗装 アイカメラミン化粧板 開閉方向 R19 吊元側 10
E部
38
38
R30 R9
9
4
R15 R12
アイカメラミン化粧板
7
6
R15 R12
38
R8
8
4
R2
ポリウレタン樹脂 エナメル塗装
メラフロント スタイリッシュ 断面図
D部
戸先側 4 9 アイカメラミン化粧板 開閉方向 38 吊元側 5.3 R12 開閉方向 R20 9 R9 MDF R30 LVL LVL MDF
ピュアコア スタイリッシュ 断面図
D部
戸先側 4 8 開閉方向 開閉方向 R2 ポリウレタン樹脂エナメル塗装 アイカメラミン化粧板 66 LVL 吊元側
E部
LVL
MDF
38
R30 R9 9 4
R15 R12
38
38
アイカメラミン化粧板 10.3
4 アイカメラミン化粧板
R8
8
4
R2
ポリウレタン樹脂 エナメル塗装
(1010)
15
(1010)
(1010)
E部
76
E部
8
4
アイカメラミン化粧板
19
AICA TOILET Booth
- ▲TOP

- ページ: 20
- アイカのホームページで 69 プランの納まり図を掲載した 「納まり図面集」をご覧いただけます。

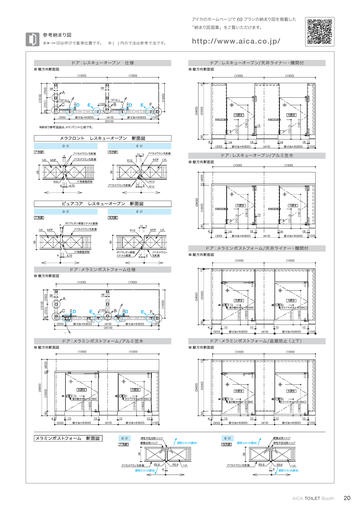

参考納まり図
※ 印は呼び寸基準位置です。 ※ ( ) 内の寸法は参考寸法です。
http://www.aica.co.jp/
ドア:レスキューオープン/天井ライナー・欄間付
■ 縦方向断面図
(1000) 10 (1000)
ドア:レスキューオープン 仕様
■ 横方向断面図
(1000) (1000)
(750)
38
(1519)
38 (731)
141以上
(2400)
(2330)
C
141以上
D
E
(100)
B
D
E
F
(1500)
A
38
(1800)
(1010)
※納まり参考図面は、 メラフロン ト仕様です。
15
メラフロント レスキューオープン 断面図
D部
戸先側 5 LVL MDF アイカメラミン化粧板 アイカメラミン化粧板 吊元側 R19
60
E部
10 3 アイカメラミン化粧板 MDF LVL
4 (300)
(1010)
(1800) 18 (1800) 18 (1800) 10 (100) (1800) 10 (100) LVL
(300)
扉寸法+8 (600)
(419) (2019)
扉寸法+8 (600) (100)
内開き
内開き
14
18 扉寸法+8 (600) (419)
14
扉寸法+8 (600) (100)
ドア:レスキューオープン/アルミ笠木
■ 縦方向断面図
(1000) (1000)
38
38
R50 4 4.75
戸先樹脂部材
アイカメラミン化粧板
R15 7 6 R12
(1920)
ピュアコア レスキューオープン 断面図
D部
戸先側 5 LVL MDF ポリウレタン樹脂エナメル塗装 アイカメラミン化粧板 R19 吊元側 10 3 MDF LVL
(2400)
20(400)
(1010)
15
60
4 (300)
14
18 扉寸法+8 (600) (419)
14
扉寸法+8 (600) (100)
38
38
4
戸先樹脂部材 4.75
ポリウレタン樹脂 エナメル塗装
7
6
アイカメラミン 化粧板
ドア:メラミンポストフォーム/天井ライナー・欄間付
■ 縦方向断面図
(1000) (1000)
ドア:メラミンポストフォーム仕様
■ 横方向断面図
(1000) (1000)
38
(1500)
38 (731)
(1519)
A C
(300)
38
(2400)
(750)
(2330)
10
外開き 表示錠付ボルト (618W) (1010) (1800)
内開き スライドボルト (618AC) (1010) 10 10 (419) (1000) 外開き 10 10 (419) 硬質成形エッジ 弾性中空成形エッジ R9.8 4 R9.8 (1010)
D
E
(100)
B
D
E
F
(100)
扉寸法+8 (600)
(419) (2019)
扉寸法+8 (600)
60
4 (300)
10 扉寸法+8 (600)
扉寸法+8 (600)
ドア:メラミンポストフォーム/アルミ笠木
■ 縦方向断面図
(1000) (1000) 10
ドア:メラミンポストフォーム/盗撮防止 (上下)
■ 縦方向断面図
(1000)
20 (400)
(2400)
(1920)
外開き 表示錠付ボルト (618W) (1010) (1800)
内開き スライドボルト (618AC) (1010) (1800)
(2400)
(2330)
外開き
60
4 (300)
10 扉寸法+8 (600)
10 (419)
10 扉寸法+8 (600)
10 (100)
60
4 (300)
10 扉寸法+8 (600)
(1010)
(1800)
表示錠付ボルト (618W)
スライドボルト (618AC)
扉寸法+8 (600)
メラミンポストフォーム 断面図
D部
戸先側
弾性中空成形エッジ 硬質成形エッジ 開閉方向 (内開き)
E部
吊元側 開閉方向 (内開き)
38
アイカメラミン化粧板
R9.8 4
R9.8
LVL
アイカメラミン化粧板
開閉方向 (外開き)
38
開閉方向 (外開き)
(1010)
E部
(1800)
内開き
内開き
AICA TOILET Booth
20
- ▲TOP

- ページ: 21
- AICA TOILET Drawing Selection
参考納まり図
※ 印は呼び寸基準位置です。 ※ ( ) 内の寸法は参考寸法です。
ドア:セラール仕様
■ 横方向断面図
(1000) (1000) 10
ドア:セラール/天井ライナー・欄間付
■ 縦方向断面図
(1000) (1000) アルミエンド部材
(750)
40
(1520)
40 (730)
(2400)
(2330)
C
D
E
(100)
B
D
E
F
(1500)
A
40
アルミパネルジョイント部材 アルミエッジ部材
外開き (1800)
内開き (1800) 18 扉寸法+6 (600) (100) (1800) 18 扉寸法+6 (600) (100)
(1010)
(300)
扉寸法+6 (600)
(420) (2020)
扉寸法+6 (600)
(100)
60
5 (300)
18
18 扉寸法+6 (600) (420)
18
セラール 断面図
D部
戸先側 アルミエッジ部材 3 開閉方向 開閉方向 吊元側 3 アルミエッジ部材 20 (400)
ドア:セラール/アルミ笠木
E部
■ 縦方向断面図
(1000) (1000)
40
40
(2400)
セラール (t3)
LVL
セラール (t3)
LVL
(1920)
外開き (1800)
内開き
(1010)
60
5 (300)
18
18 扉寸法+6 (600) (420)
18
引戸:メラフロント セーフティー仕様
■ 横方向断面図
扉寸法×2−9 (1391) ハンドル : G993‑27‑30 打掛錠 : 610N‑H40 扉寸法 700〜1200 (700)
引戸:メラフロント(セーフティー)/天井ライナー・欄間付
■ 縦方向断面図
扉寸法×2−9 (1391) 10
(981)
(1019)
(1000)
136
38
金具 : ラインムー ブ 792AK 室内側 左勝手
C
40
10
(2400)
(2330)
扉寸法 (1994)
38
14
20 (100)
開口寸法=扉寸法−60 (640)
扉寸法−30 (670) 最小寸法は80
室外側
20
63.5
扉を開けた場合 最小寸法は100 9 38
45
60
50
扉寸法 700〜1200 (700)
(80) 4
有効開口寸法=扉寸法−170 (530) 10
10 (100) 扉寸法−60 (640)
10 扉寸法−30 (670)
(100)有効開口寸法=扉寸法−170 (530) 110 欄間 ・ 幕板部分 42
D
扉寸法−30 (670) (70) 10
レール長さ=扉寸法×2−98 (1302) 150 扉寸法 700〜1200 (700) 扉寸法 700〜1200 (700)
A
(100)
扉寸法−60 (640)
E
扉寸法−30 (670)
B
引戸:メラフロント(セーフティー)/天井ライナー・ 上部オープン
■ 縦方向断面図
扉寸法×2−9 (1391) 10 20 (340)
引戸:メラフロント(セーフティー)/アルミ笠木
■ 縦方向断面図
扉寸法×2−9 (1391)
136
150
136
扉寸法 (1994)
14
(2400)
(2330)
(2400)
(1980)
20
63.5
扉寸法 (1994)
14
20
63.5
(750)
有効開口寸法=扉寸法−170 (530) 60
有効開口寸法=扉寸法−170 (530) 60
4 (100)
10
10 扉寸法−30 (670)
4
10
10 扉寸法−30 (670)
10
扉寸法−60 (640)
扉寸法−60 (640)
21
AICA TOILET Booth
10
(750)
150
扉寸法 (700)
(750)
扉寸法×2+10 (1410)
扉寸法 (700)
150
扉寸法 (700)
(1010)
(1010)
アルミエンド部材
- ▲TOP

- ページ: 22
- アイカのホームページで 69 プランの納まり図を掲載した 「納まり図面集」をご覧いただけます。

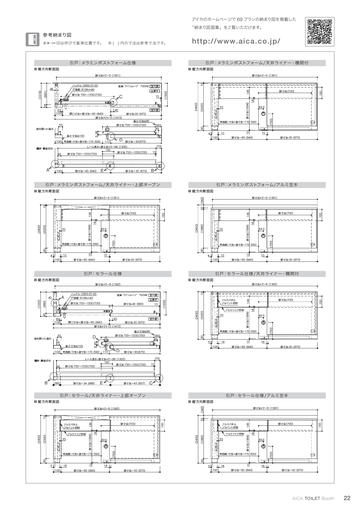

参考納まり図
※ 印は呼び寸基準位置です。 ※ ( ) 内の寸法は参考寸法です。
http://www.aica.co.jp/
引戸:メラミンポストフォーム/天井ライナー・欄間付
■ 縦方向断面図
扉寸法×2−9 (1391) 10
引戸:メラミンポストフォーム仕様
■ 横方向断面図
扉寸法×2−9 (1391) ハンドル : G993‑27‑30 打掛錠 : 610N‑H40 扉寸法 700〜1200 (700)
(1019)
(981)
(1000)
136
38
金具 : ラインムー ブ 792AK 室内側 左勝手
C
40 扉寸法‑30 (670) 最小寸法は80
10
扉寸法 (1994)
(2400)
(2330)
38
14
20 (100)
開口寸法=扉寸法−60 (640)
室外側
20
63.5
50 扉を開けた場合 9 38 最小寸法は100
60
扉寸法 700〜1200 (700)
(80) 45
有効開口寸法=扉寸法−170 (530)
4 110
10
10 扉寸法‑30 (670)
(100) 有効開口寸法=扉寸法−170 (530) 欄間 ・ 幕板部分 42
D
(100) 扉寸法−30 (670) (70) 10
扉寸法−60 (640)
扉寸法 700〜1200 (700)
レール長さ=扉寸法×2−98 (1302) 150 扉寸法 700〜1200 (700)
A
(100)
扉寸法−60 (640)
E
扉寸法−30 (670)
B 引戸:メラミンポストフォーム/アルミ笠木
■ 縦方向断面図
20 (340) 扉寸法×2−9 (1391)
引戸:メラミンポストフォーム/天井ライナー・ 上部オープン
■ 縦方向断面図
扉寸法×2−9 (1391) 10
10
(750)
扉寸法×2+10 (1410)
136
136
14
150
(2400)
扉寸法 (1994)
(1980)
扉寸法 (1994)
(2400)
(2330)
14
20
63.5
20
63.5
(750)
有効開口寸法=扉寸法−170 (530) 60
有効開口寸法=扉寸法−170 (530) 60
4 (100)
10
扉寸法−60 (640)
扉寸法‑30 (670)
(100)
扉寸法−60 (640)
10
10
10
4
10
10 扉寸法‑30 (670)
引戸:セラール仕様
■ 縦方向断面図
扉寸法×2−8 (1392) ハンドル : G993‑27‑30 打掛錠 : 610N‑H40 扉寸法 700〜1200 (700) 10
引戸:セラール仕様/天井ライナー・欄間付
■ 縦方向断面図
扉寸法×2−8 (1392)
(1020)
(1000)
(980)
136
40
扉寸法‑40 (660)
10
(2400)
(2330)
20 (102)
開口寸法=扉寸法−60 (640)
40 扉寸法‑30 (670)
20
扉寸法 (1994)
40
14
アルミエッジ部材
室外側
63.5
最小寸法は80 扉を開けた場合 60 50
有効開口寸法=扉寸法−170 (530) (80) 45
D
最小寸法は100 8 40
扉寸法 700〜1200 (700)
5 (102)
18
18 扉寸法‑30 (670)
(102) 有効開口寸法=扉寸法−170 (530) 110 欄間 ・ 幕板部分 42
D
扉寸法−60 (640)
扉寸法−30 (670) (70) 10
扉寸法 700〜1200 (700)
レール長さ=扉寸法×2−98 (1302) 150 扉寸法 700〜1200 (700)
B
(89)
扉寸法−34 (666)
E
扉寸法−43 (657)
C 引戸:セラール仕様/アルミ笠木
■ 縦方向断面図
(340) 扉寸法×2−8 (1392)
引戸:セラール/天井ライナー・ 上部オープン
■ 縦方向断面図
扉寸法×2−8 (1392) 10
アルミパネル ジョイント部材 (2330) (2400) アルミエッジ部材 20
136
150
136
扉寸法 (1994)
63.5
20
扉寸法 (1994)
(2400)
(1980)
14
アルミエッジ部材
14
63.5
(750)
有効開口寸法=扉寸法−170 (530) 60
有効開口寸法=扉寸法−170 (530) 60
5 (102)
18
18 扉寸法−30 (670)
10
5 (102)
18
10
18 扉寸法−30 (670)
扉寸法−60 (640)
扉寸法−60 (640)
(750)
150
扉寸法 (700)
20
10
(750)
扉寸法×2+12 (1412)
アルミパネル ジョイント部材
扉寸法 (700)
150
A
金具 : ラインムー ブ 792AK 室内側 左勝手
(750)
アルミパネル ジョイント部材
扉寸法 (700)
150
扉寸法 (700)
扉寸法 (700)
150
扉寸法 (700)
AICA TOILET Booth
22
- ▲TOP

- ページ: 23

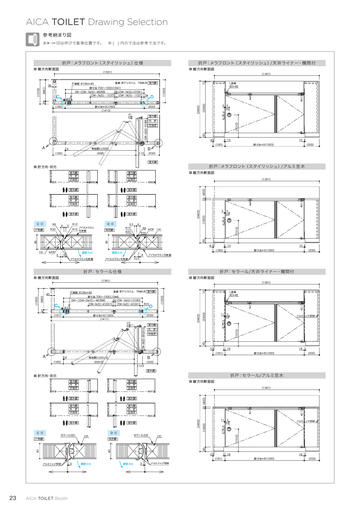

- AICA TOILET Drawing Selection
参考納まり図
※ 印は呼び寸基準位置です。 ※ ( ) 内の寸法は参考寸法です。
折戸:メラフロント (スタイリッシュ) 仕様
■ 横方向断面図
(1391)
折戸:メラフロント (スタイリッシュ) /天井ライナー・欄間付
■ 縦方向断面図
(1391) 10
(981)
(1019)
C
(160)
24 DW− ( (DW−24/3) ) −46 (656) ( (DW−24/3) ) +22 (361) ( (DW−24/3) ) −12 (327) ( (DW−24/3) ) −12 (327) 34
D
38
(1000)
38
打掛錠 : 610N‑H40
金具 : 折戸システム 784K‑B 室内側
扉寸法 700〜1200 (1041)
L金具 60×45
(2330)
扉寸法+9 (1050) (1410) 22.5
(200) 室内側 ( (DW−24/3) ) −31 (308) 内 折 右吊元
(2400)
9 5 50
60
4
10 (160) 扉寸法+9 (1050)
(1010)
10 (200)
A
(160)
9
有効開口 (929) (938) 112
(200) 室外側
B
■ 折方向 ・ 吊元
室内側 内 折 右吊元 室内側 内 折 左吊元
折戸:メラフロント (スタイリッシュ) /アルミ笠木
■ 縦方向断面図
(1391) 20 (400) (2400)
室外側 室内側 外 折 右吊元
室外側 室内側 外 折 左吊元
戸先側
R30
R15
アイカメラミン 化粧板
吊元側
R20
R30
R9 MDF
LVL
38
38
60
4 開閉方向 (160) 4 10.3 アイカメラミン化粧板
10 扉寸法+9 (1050)
(1010)
C部
R9
9
5
R12
D部
5.3 R12
9
(1920)
室外側
室外側
9
5 50
10 (200)
LVL
MDF
5
9
開閉方向 アイカメラミン化粧板
アイカメラミン化粧板
折戸:セラール仕様
■ 横方向断面図
(1391)
折戸:セラール/天井ライナー・欄間付
■ 縦方向断面図
(1391) 10
(1020)
C
(161)
扉寸法 700〜1200 (1044) 24 DW− ( (DW−24/3) ) −46 (658) ( (DW−24/3) ) +22 (362) ( (DW−24/3) ) −8.5 (331.5) ( (DW−24/3) ) −8.5 (331.5) 30.5
D
40
(1000)
(980)
40
打掛錠 : 610N‑H40
金具 : 折戸システム 784K‑B 室内側
L金具 60×45
(2330)
扉寸法+6 (1050) (1411) 22.5
(200) 室内側 内 折 右吊元
(2400)
11 3 50
アルミエンド部材
( (DW−24/3) ) −28.5 (311.5)
60
5
18 (161) 扉寸法+6 (1050)
(1010)
18 (200)
A
(160)
8
有効開口 (931.5) (939.5) 110.5
(200) 室外側
B
■ 折方向 ・ 吊元
室内側 内 折 右吊元 室内側 内 折 左吊元
折戸:セラール/アルミ笠木
■ 縦方向断面図
(1391)
室外側 室内側 外 折 右吊元
室外側 室内側 外 折 左吊元 (2400)
20(400)
セラール (t3)
戸先側
LVL
セラール (t3)
吊元側
LVL
40
40
60
5 (161) 開閉方向 3 アルミエッジ部材
18 扉寸法+6 (1050)
(1010)
C部
D部
(1920)
室外側
室外側
11 3 50
アルミエンド部材
18 (200)
アルミエッジ部材
3
開閉方向
23
AICA TOILET Booth
- ▲TOP

- ページ: 24
- アイカのホームページで 69 プランの納まり図を掲載した 「納まり図面集」をご覧いただけます。
参考納まり図
※ 印は呼び寸基準位置です。 ※ ( ) 内の寸法は参考寸法です。
http://www.aica.co.jp/

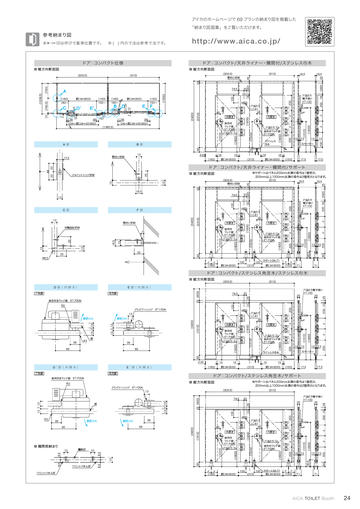

ドア:コンパクト/天井ライナー・欄間付/ステンレス巾木
■ 縦方向断面図
25 25 200 戸当たり LC‑61 65 (1905) 外開き 表示付 ラッチ錠 ET‑70DN 戸当たりゴム 内開き 〃 (1800) (1800) 表示付ラッチ錠 ET‑70DN ステンレ ス 巾木 (1010) 戸当たりゴム 〃 200 13 13 13 13 200 17.5 16.5 200 18 (392) 71 17.5 71 60 200 13 〃 13 〃 13 13 (1010) 71 90.5 (1800) 200 10 25 200 13 〃 13 〃 13 13 スペーサー 17.5 25 (1010) 戸当たり帽子掛け HT‑100 25 (1800) 200 10 25 60 200 13 〃 13 〃 13 13 71 25 戸当たり帽子掛け HT‑100 25 90.5 (1010) (1800) 25 戸当たり LC‑61 65 (1905) 外開き 表示付 ラッチ錠 ET‑70DN (1800) 戸当たりゴム 内開き (1800) 戸当たりゴム 表示付ラッチ錠 ET‑70DN サポートSA‑71 〃 〃 開口W (600) (150) (910) 戸当たり LC‑61 (2400) 65 (1915) (1905) 外開き 表示付 ラッチ錠 ET‑70DN (1800) 戸当たりゴム 65 内開き 〃 (1800) 戸当たりゴム 表示付ラッチ錠 ET‑70DN ステンレ ス巾木 15 (310) 15 開口W (600) (150) スペーサー 15 (310) 15 17.5 開口W (600) (150)
ドア:コンパクト仕様
■ 横方向断面図
(903.5) (910) 25
(903.5) 壁付け部材
(910)
16.5
16.5
(1506.5)
(1500)
A
(160) 160〜 開口W (600) (150) 150〜 (160) 160〜 開口W (600) (150) 150〜
74.5 100
30
18 (392)
(750)
(743.5)
13
C
(2400)
(2315)
D'
26 13
E'
26
B
D
26
E
26
F
13
7
(1010)
A部
B部
13 60 2.25 (160)
17.5
壁付け部材
15
開口W (600)
44
ドア:コンパクト/天井ライナー・欄間付/サポート
25 ジョイントエッジ部材 13
22
(1800)
15
22
■ 縦方向断面図
25 (903.5) 壁付け部材 25 13
(1010)
※サポートはパネル200mm未満の場合は1個使用、 200mm以上1000mm未満の場合は2個使用となります。
(910) 16.5
13
74.5 100
30
18 (392)
16.5
C部
13 出隅固定部材
F部
(2400) (2315) 65
壁付け部材 7
(1010)
(1010)
25
16.5
13
13
13
R6.5
60
25
25
〃 〃 (160)
開口W (600)
100
100 (310)
ドア:コンパクト/ステンレス角笠木/ステンレス巾木
■ 縦方向断面図
25 (400) (903.5)
D 部( 内 開 き )
戸先側 表示付きラッチ錠 ET‑70DN R3 吊元側
E 部( 内 開 き )
74.5
30 25
13 開閉方向 13 7 13 13 7 13 開閉方向
26 65
R3
26 69 60
(1010)
(1010)
扉
2.25
15 (160)
15
D ' 部( 外 開 き )
戸先側 表示付きラッチ錠 ET‑70DN R3 吊元側
E ' 部( 外 開 き )
開口W (600)
ドア:コンパクト/ステンレス角笠木/サポート
■ 縦方向断面図
※サポートはパネル200mm未満の場合は1個使用、 200mm以上1000mm未満の場合は2個使用となります。
(903.5) 25 (400) 74.5 30 25 (910)
グレビティヒンジ ET‑100A 13
13 7 13
13 7 13
扉
100
10
R3
26 65
開閉方向
開閉方向 69
26 (2400) 65 (1915) (1905) 外開き 表示付 ラッチ錠 ET‑70DN (1010) (1800) 戸当たりゴム
戸当たり LC‑61 65 内開き 戸当たりゴム 表示付ラッチ錠 ET‑70DN
(1800)
13
6.5
フロントパネル部
6.5
60
フロントパネル部
〃 〃 (160)
開口W (600)
100
100 (310)
サポートSA‑71 〃 〃 開口W (600) (150)
200
6.5
6.5
10
欄間部
10
(1010)
■ 欄間部納まり
〃
〃
200
200
〃
200
グレビティヒンジ ET‑100A
100
10
200
〃
〃
200
戸当たり 帽子掛け HT‑100
〃
DW=開口W+52 (652)
(1362.5)
DW=開口W+52 (652)
〃
65
7
200
戸当たり 帽子掛け HT‑100
18
(392)
AICA TOILET Booth
24
- ▲TOP

- ページ: 25

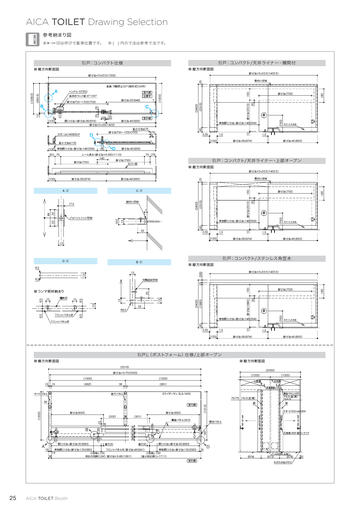

- AICA TOILET Drawing Selection
参考納まり図
※ 印は呼び寸基準位置です。 ※ ( ) 内の寸法は参考寸法です。
引戸:コンパクト仕様
■ 横方向断面図
扉寸法×2+22.5 (1000) 25
引戸:コンパクト/天井ライナー・欄間付
■ 縦方向断面図
扉寸法×2+22.5 (1422.5) 壁付け部材
(1006.5)
(993.5)
(1000)
150
表示付ラッチ錠 : ET125T
(2315)
25
B
6 (100)
扉寸法 (2010)
(2400)
C
2 29 扉寸法‑45 (655) 室外側
13
有効開口寸法=扉寸法‑146 (554) 60
(750)
58 20 8 開口寸法=扉寸法‑26 (674) 扉寸法×2+29 (1429) 方立 : LM‑W2600‑F 最小寸法は100
25
30
扉寸法700〜1200 (700)
扉寸法‑52 (648)
7
ステンレス巾木
D
120
最小寸法は75 扉寸法700〜1200 (700) (75) 39
10
2.25 (100)
1.5
1.5 扉寸法‑45 (655)
扉寸法‑26 (674)
(554) (100) 有効開口寸法=扉寸法‑146 (81) 75
D
扉寸法‑45 (655) 75 (75)
レール長さ=扉寸法×2‑290 (1110) 140 扉寸法 (700) 扉寸法 (700) カバー材
引戸:コンパクト/天井ライナー・ 上部オープン
■ 縦方向断面図
扉寸法×2+22.5 (1422.5) 25 壁付け部材
(100)
扉寸法‑26 (674)
扉寸法‑45 (655)
150
(2315)
(2400)
17.5 22
7 44 ジョイントエッジ部材 22
30
扉付け部材
扉寸法 (2010)
13
有効開口寸法=扉寸法‑146 (554) 25 60
(750)
16.5
ステンレス巾木
2.25 (100)
1.5
10
1.5 扉寸法‑45 (655)
扉寸法‑26 (674)
13
D部
R3 13 13
B部
引戸:コンパクト/ステンレス角 笠木
■ 縦方向断面図
(335) 扉寸法×2+22.5 (1422.5)
R3
出隅固定部材
25
扉寸法 (1880)
(2400)
(1980)
6.5
6.5
13
13
R6.5 6.5 6.5 フロントパネル部 フロントパネル部
25
13
30
10
欄間部
10
25
有効開口寸法=扉寸法‑146 (554) 60
(750)
ステンレス巾木
2.25 (100)
1.5
10
1.5 扉寸法‑45 (655)
扉寸法‑26 (674)
引戸L (ポストフォーム) 仕様/上部オープン
■ 横方向断面図
(2019) 扉寸法×3‑70 (2000) (1000) 19 サイドパネル 38 (1500) 19 (962) 38 奥行パネル (1000) (981) スライ ダーマン SLS‑1K50 75×75 アルミL型 (黒) (1313) 室内側 扉寸法 (690) (302) 51 38 (301) 扉寸法 (690) 幕板パネル (t20) 扉 (1000) L金具
■ 縦方向断面図
(2000) (1000) 目地棒 前後接続パネル
アルミL型 (黒) 75×75
幕板パネル (t20) 扉
引手 S725G‑M‑P300
壁付パネル
187
B A
開口寸法=扉寸法‑30 (660) 19 被り30
38 38 38 38 9 17 9
51
C
開口寸法=扉寸法‑30 (660)
打掛錠 658 I型スト ライ ク
被り30
有効開口寸法=扉寸法‑130 (560) フロントパネル巾 : 扉寸法‑49 (641) 有効開口寸法=扉寸法‑130 (560) 19 引き残し100 引き残し100 対応可能間口 (W) : 扉寸法×3‑89 (1981) (最小対応間口=1711) 38 室外側
20
D
(674) (613)
ブース内部に点検口
(674)
20
SUS巾木貼り付け
25
AICA TOILET Booth
180
■ ランマ部材納まり
150
扉寸法 (700)
180
A部
C部
扉寸法 (700)
180
A
金具 : 自動閉止引戸 (傾斜式) LM80 ハンドル : S725G 室内側 左勝手 扉寸法 (700)
- ▲TOP

- ページ: 26

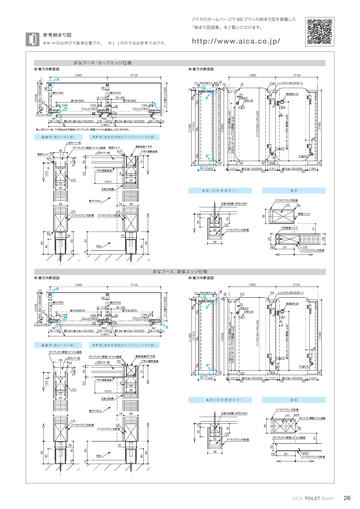

- P.26
参考納まり図
※
アイカのホームページで 69 プランの納まり図を掲載した 「納まり図面集」をご覧いただけます。
印は呼び寸基準位置です。 ※ ( ) 内の寸法は参考寸法です。
http://www.aica.co.jp/
まなブース:セーフエッジ仕様
■ 横方向断面図
(1019) 38 PW3 : 200〜1500 (967) 10 4
■ 縦方向断面図
(762) (710) (967) 4 38 27 10 PW2 5 14 38 ブース奥行 (1000) R2 R2 R2 (762) (710) (R ・ L) R100 ヒンジHG‑38‑29
A
奥行パネル
奥行パネル 扉寸法 (600) 131〜 (131) 50 50〜 (50) 扉寸法 (600)
30
38
G
C
戸当たりセンターH=765 (現場による) 引手センターH=710 (現場による)
(1170) (DH=PH+30)
27
16
50 フタ材
D
フタ材 50 フロントパネル
B
フタ材 50 フロントパネル
A
E
F
戸当たり 引手618C
20
表示錠NR‑33
20
フロントパネル PW1: 150〜 (150)
36
(1195) (1121)
※上部カバー材、 フタ材はMDF基材にポリウレタン樹脂エナメル塗装仕上げとなります。
G‑Gʼ 部 (奥行パネル部)
上部カバー材 36
F‑Fʼ 部 (連結金具納まり) (フロントパネル部)
樹脂エッジ R2 連結金具フタ材 パネル連結金具
(1200)
84
ポリウレタン樹脂エナメル塗装 5
戸当たり 90
樹脂エッジ R5 R2
上部カバー材 10 24
Fʼ Gʼ (1000)
R2 60
戸当たり 60 扉寸法‑100 (500) 25 25 (135)
31
4
R2 4 (121)
R2
R100 (131)
13.5
3.5
パネル連結金具
4
扉寸法‑100 (500) 25 25
23 25
23 25
LVL
107.5 化粧目地棒
A 部( 目 地 棒 納 ま り )
D部
アイカメラミン化粧板 LVL R2 樹脂エッジ
38 LVL
奥行パネル
18 LVL
38
化粧目地棒 : W25×t23
10
25
25 R2 60 30 50 50 30 60 38
アイカメラミン化粧板 29
27 LVL アイカメラミン化粧板 84 戸当たり 60 (135) MDF アイカメラミン化粧板 27 (1140) 28
23
LVL
25
38
アイカメラミン化粧板
アイカメラミン化粧板
中空樹脂エッジ
40
40
巾木 10 10
R8
50
まなブース:塗装エッジ仕様
■ 横方向断面図 ■ 縦方向断面図
(762) (710) 10 PW2 (967) 4 38 5 14 38 奥行パネル 扉寸法 (600) 50 フタ材 131〜 (131) 50 奥行パネル 50〜 (50) 扉寸法 (600) ブース奥行 (1000) R5 R5 R15 (762) R70 (710) ヒンジHG‑38‑20 (R ・ L)
(1019) 38 PW3 : 200〜1500 (967) 10 4
A
30
G
C
E
F
戸当たりセンターH=765 (現場による) 引手センターH=710 (現場による)
20
戸当たり 引手618C
表示錠NR‑38
(1170) (DH=PH+30)
D
フタ材 50 フロントパネル 27
B
フタ材 50 フロントパネル
16
20
フロントパネル PW1: 150〜 (150)
(1195) (1121)
G‑Gʼ 部 (奥行パネル部)
ポリウレタン樹脂エナメル塗装 36 上部カバー材 R5 10 5 24
F‑Fʼ 部 (連結金具納まり) (フロントパネル部)
ポリウレタン樹脂エナメル塗装 上部カバー材 R5 連結金具部フタ材 パネル連結金具
(1200)
開口W=扉寸法‑100 (500)
PW2 : 181〜 (181) (1491)
開口W=扉寸法‑100 (500)
PW1: 150〜 (150) 10
A
戸当たり 90
Fʼ Gʼ (1000)
R5 60
31
4
R15 4 (121) 扉寸法‑100 (500) 25 25
R15 (131) 扉寸法‑100 (500) 25 25
13.5 5
3.5
パネル連結金具
4
LVL 23 25
23 25
107.5 化粧目地棒
A 部( 目 地 棒 納 ま り )
錠センターH=785 (現場による)
36
D部
アイカメラミン化粧板 LVL MDF ポリウレタン樹脂エナメル塗装 R5 ポリウレタン樹脂エナメル塗装 20
奥行パネル LVL
18
38
化粧目地棒 : W25×t23
10
25
アイカメラミン化粧板
23 25
LVL アイカメラミン化粧板
30 50 50 60
30 60 38
25
38
アイカメラミン化粧板
LVL
40
10
10
40
巾木
R5
50
(1140)
開口W=扉寸法‑100 (500)
PW2 : 181〜 (181) (1491)
開口W=扉寸法‑100 (500)
PW1: 150〜 (150) 10
錠センターH=785 (現場による)
AICA TOILET Booth
26
- ▲TOP

- ページ: 27

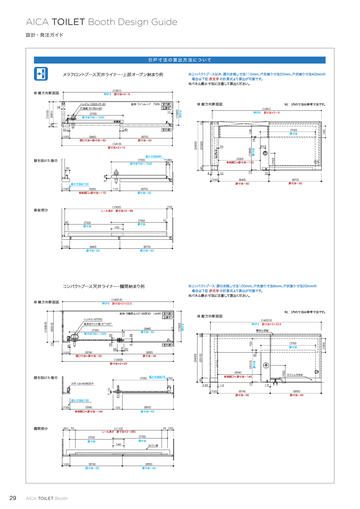

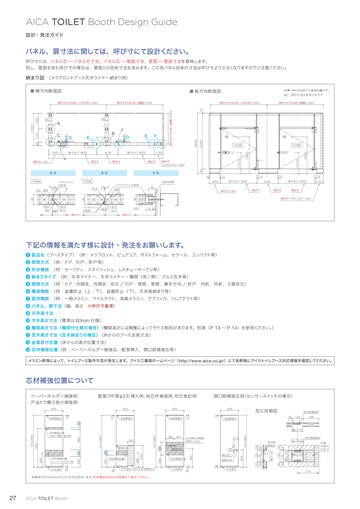

- AICA TOILET Booth Design Guide
設計・発注ガイド
パネル、扉寸法に関しては、呼び寸にて設計ください。
呼び寸とは、パネル芯ーパネル芯寸法、パネル芯ー壁面寸法、壁面ー壁面寸法を意味します。 但し、壁面を含む呼び寸の場合は、壁面との目地寸法を含みます。この為パネル自体の寸法は呼び寸より小さくなりますのでご注意ください。 (メラフロント ブース天井ライナー納まり例) 納まり図 ■ 横方向断面図
呼び寸(パネル芯ーパネル芯)(1000) 呼び寸(パネル芯ー壁面)(1000) 呼び寸(パネル芯ー壁面)(1500) 10
■ 縦方向断面図
呼び寸(パネル芯ーパネル芯)(1000)
※ 印は呼び寸基準位置です。 ※( )内の寸法は参考寸法です
呼び寸(パネル芯ー壁面)(1000)
(750)
38
(1591)
A C D E
38
38 (731)
B
(2400)
(2330)
D
E
F
吊元側 (1800)
吊元側 (1800)
(300) 呼び寸+19mm
扉寸法+7 (600) 呼び寸
(419) 呼び寸
扉寸法+7 (600)
(100) (1010) 呼び寸 呼び寸 (パネル寸法+10mm) 60
D部
戸先側 LVL MDF 38 4 9 アイカメラミン 化粧板 吊元側 R19
E部
F部
化粧目地棒 25
4 10 3 アイカメラミン化粧板 MDF LVL 38 25 23 (300)
10 扉寸法+7 (600) 呼び寸+19mm
18 (419) 呼び寸
10 扉寸法+7 (600) 呼び寸 呼び寸
(1010)
18 (100)
R30 R9
9 4
R15 R12 (呼び寸)
38
呼び寸 (パネル寸法+10mm) 25 10
アイカメラミン 化粧板
7 6
R15 R12 (呼び寸)
LVL
下記の情報を満たす様に設計・発注をお願いします。
1 製品名(ブースタイプ) (例:メラフロント、ピュアコア、ポスト フォーム、セラール、コンパクト等) 2 開閉方式 (例:ドア、引戸、折戸等) 3 形状機能 (例:セー フティ、スタイリッシュ、レスキューオープン等) 4 納まりタイプ (例:天井ライナー、天井ライナー・欄間(有
、アルミ笠木等) / 無)
5 開閉方式 (例:ドア:内開き、外開き、吊元 / 引戸:常閉、常開、勝手方向 / 折戸:内折、外折、子扉吊元) 6 構造機能 (例:盗撮防止(上・下) 、盗撮防止(下) 、天井高納まり等) 7 面材機能 (例:一般メラミン、ウイルテクト、消臭メラミン、グラフィカ、フレアテクト等) 8 パネル、扉寸法(幅、高さ ※呼び寸基準) 9 天井高寸法 10 巾木高さ寸法(標準は 60mm 仕様) 11 欄間高さ寸法〈欄間付仕様の場合〉 (欄間高さには機種によってサイズ制約があります。別表(P.13 〜 12 笠木高さ寸法〈笠木納まりの場合〉 (床からのブース全高寸法) 13 金具取付位置(床からの高さ位置寸法) 14 芯材補強位置(例:ペーパーホルダー補強芯、配管挿入、開口部補強芯等)
メラミン柄等によって、トイレブース製作可否が発生します。アイカ工業㈱ホームページ(http://www.aica.co.jp/)にて各柄毎にアイカトイレブース対応情報を確認してください。
) P.14)を参照ください。
芯材補強位置について
ペーパーホルダー補強例、 戸当たり帽子掛け補強例
825 10 目地棒部分 10
配管 (PF管φ23) 挿入例、 他芯材補強例、 切欠表記例
825 目地棒部分 825 目地棒部分 10
開口部補強芯例 (センサースイ ッチの場合)
825 10 目地棒部分
加工詳細図
30 13 116
取付用補強材 158
100
CH=2400
CH=2400
CH=2400
CH=2400
950
芯材補強位置 戸当たり帽子掛け用 1800
開口 107 388 437 φ30開口非貫通 表面から加工 107 216 107 配管23φ 860 芯材補強位置 開口加工 配管23φ 60 巾木部分 23 70 23 50 22 取付用補強材 PF管 外径23 内径16
300 配管23φ 200 1000
600
50 22
取付用 補強材 開口 107 13
開口 107
300
120 76
500
560
50 22
60
60
巾木部分
60
(現場加工) 巾木部分 切り欠き
巾木部分
50 22
芯材補強位置 ペーパーホルダー用
650
660
560
芯材補強位置
800
120 76
開口 107
216
※補強芯材は50mmのLVL芯材を使用します。 芯材幅は50mmの倍数にて指示ください。
27
AICA TOILET Booth
- ▲TOP

- ページ: 28

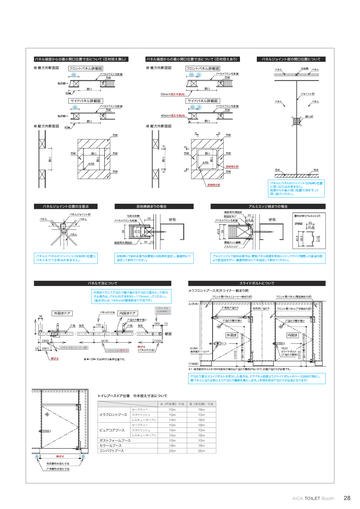

- パネル端部からの最小開口位置寸法について (芯材控え無し) ■ 横方向断面図 フロントパネル詳細図
55 端部側→ 開口 55mm アイカメラミン化粧板 芯材
パネル端部からの最小開口位置寸法について (芯材控えあり) ■ 横方向断面図 フロントパネル詳細図
55 A アイカメラミン化粧板 芯材
パネルジョイント部の開口位置について
パネル 目地棒 パネル
開口 55mm+控え寸法(A) ジョイント部
サイ ドパネル詳細図
45 端部側→ 開口 アイカメラミン化粧板 芯材 45mm+控え寸法(A)
サイ ドパネル詳細図
45 A アイカメラミン化粧板 芯材
パネル
パネル
開口部 開口
■ 縦方向断面図
45mm 芯材
■ 縦方向断面図
A A 芯材
A
A
芯材 開口
開口 開口 4‑R8
芯材 開口
芯材
開口 4‑R8 開口
芯材
芯材控え部 芯材 芯材 A A
巾木
巾木
芯材控え部
パネルとパネルのジョイント (目地棒) 位置 に開口加工は出来ません。 端部からの最小開口位置寸法を守っ て 開口指示ください。
パネルジョイント位置の注意点
パネルジョイント部 パネル パネル
目地棒納まりの場合
接着剤充填固定 化粧目地棒 アイカメラミン化粧板 25
アルミエッジ納まりの場合 壁部
仮固定ネジ アイカメラミン化粧板 20 15 5
壁部
壁付け材 (アルミエッジ) 詳細図 20 15 5
40.9
38
25 23
40.9
38.5
パネル
38
接着剤充填固定
25
10
現場カッ ト調整 アルミエッジ
パネルとパネルのジョイント (目地棒) 位置に パネルを立てる事は出来ません。
目地棒にて納める場合は壁側に目地棒を固定し、 接着剤にて 固定して納めて ください。
アルミエッジにて納める場合は、 壁側パネル端部を現地カッ トし てサイズ調整した後室内側 より仮固定を行い、 接着剤併用にて本固定し て納めて く ださい。
パネル寸法について
内開きドアにて戸当たり帽子掛けを戸当たり兼用として使用 する場合は、 パネル内寸法を90〜110mmとして ください。 (基本的には、 100mmが標準納まり寸法です)
パネル寸法 (目地棒除く)
スライドボルトについて メラフロント ブース天井ライナー納まり例
フロント壁パネル (コーナー納まり部) △ (天井) 戸先用戸当たり 吊元用戸当たり フロント壁パネル (T字納まり部) フロント壁パネル (壁面納まり部)
38
外開き ドア
戸先 吊元
パネル内寸法
内開き ドア
戸当たり帽子掛け 戸先 吊元
100
(90)
10
戸当たり帽子掛け
戸当たり帽子掛け
戸当たり帽子掛け(1800)
(300) 19 (281) 呼び寸 パネル寸法 (コーナー部)
(419) パネル寸法 (呼び寸) 印は呼び寸基準位置です。
(100) 呼び寸 (パネル内寸法) 618W 表示錠付ボルト*1
(1010)
※
▽ (床面) *1 : 表示錠付ボルト618Wを使用の場合は戸当たり機能がないので、 別途戸当たりが必要です。
戸当たり兼用スライドボルトを使用した場合は、 ドアパネル端部よりスライドボルトのベース自体が飛出し、 壁パネルに当たる事により戸当たり機能を果たします。 (外開き時は戸当たりが必須となります)
トイレブースドア仕様 巾木控え寸法について
A(戸先側)寸法
セー フティー
B(吊元側)寸法 18mm 10mm 18mm 18mm 10mm 18mm 10mm 18mm 25mm
10mm 10mm 14mm 10mm 10mm 10mm 10mm 18mm 25mm
メラフロントブース
スタイリッシュ レスキューオープン セー フティー
ピュアコアブース ポスト フォームブース セラールブース コンパクトブース A
呼び寸 吊元側巾木控え寸法 戸先側巾木控え寸法
スタイリッシュ レスキューオープン
B
(1010)
1623 スライドボルト (戸当たり兼用)
戸当たり帽子掛け(1800)
壁面
外開き
内開き
13
AICA TOILET Booth
28
- ▲TOP

- ページ: 29
- AICA TOILET Booth Design Guide
設計・発注ガイド
引 戸 寸 法 の 算 出 方 法 に ついて メラフロント ブース天井ライナー ・ 上部オー プン納まり例
※コンパクト ブース以外 : 扉引き残し寸法110mm、 戸先被り寸法20mm、 戸尻被り寸法40mmの 場合は下記 赤文字 の計算式より算出が可能です。 ※パネル最小寸法に注意して算出ください。
■ 横方向断面図
(1391) 呼び寸 扉寸法×2−9 ハンドル : G993‑27‑30 打掛錠 : 610N‑H40 (700) 扉寸法700〜1200 金物 : ラインムー ブ 792K 室内側 10 (1000) 呼び寸 左勝手
(1019)
38 (981)
■ 縦方向断面図
(1391) 呼び寸 扉寸法×2ー9
※( )内の寸法は参考寸法です。
38
136
(100)
(2400)
扉を開けた場合
50 9 38
(80) 45 60 4 (100) 10
(530) 有効開口=扉寸法ー170
10
10 (670) 扉寸法−30
最小寸法は100 (100) (530) 有効開口=扉寸法ー170 110 (670) 扉寸法ー30
(640) 扉寸法−60
幕板部分
42 (700) 扉寸法
(1302) レール長さ 扉寸法×2−98 (700) 扉寸法
(70)
10
150
(100)
(640) 扉寸法−60
(670) 扉寸法−30
コンパク ト ブース天井ライナー ・ 欄間納まり例
■ 横方向断面図
(1422.5) 呼び寸 扉寸法×2+22.5 金物 : 自動閉止引戸 (斜閉式) LM80 室内側 (1006.5) (933.5) ハンドル : S725G 表示付ラッチ錠 : ET125T (700) 扉寸法700〜1200 (648) 扉寸法−52 25 29 7 左勝手 (1000) 呼び寸
※コンパクト ブース : 扉引き残し寸法120mm、 戸先被り寸法6mm、 戸尻被り寸法20mmの 場合は下記 赤文字 の計算式より算出が可能です。 ※パネル最小寸法に注意して算出ください。
(750)
最小寸法は80 (700) 扉寸法700〜1200
(1994) 扉寸法
(1410) 扉寸法×2+10
(2330)
(640) 開口寸法=扉寸法−60
(670) 扉寸法−30
14
20
63.5
■ 縦方向断面図
※( )内の寸法は参考寸法です。
(1422.5) 呼び寸 扉寸法×2+22.5 壁付け部材
25
6 (100) (674) 開口寸法=扉寸法−26
58
8 20
室外側 (2400) (2315) (655) 扉寸法−45
25
150
13
2
(700) 扉寸法
(1429) 扉寸法×2+29
(2010) 扉寸法 30
(554) 60
(750)
扉を開けた場合
方立 : LM‑W2600‑F 7 13
(700)
最小寸法は75
(75) 39
有効開口=扉寸法−146 10 1.5 (100) 1.5
ステンレ ス巾木
2.25
(674) 扉寸法−26
(655) 扉寸法−45
最小寸法は100 (100) (554) 有効開口=扉寸法−146 120 (655) 扉寸法−45
欄間部分
(81) 75 (700) 扉寸法
(1110) レール長さ 扉寸法×2−290 (700) 140 扉寸法 カバー材
75 (75)
(100)
(674) 扉寸法−26
(655) 扉寸法−45
29
AICA TOILET Booth
(180)
150
20
40
室外側
10
(700) 扉寸法
- ▲TOP

- ページ: 30

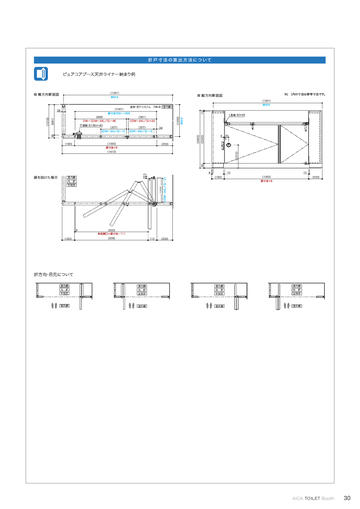

- 折 戸 寸 法 の 算 出 方 法 に ついて ピュアコアブース天井ライナー納まり例
■ 横方向断面図
(1391) 呼び寸 金物 : 折戸システム 78K‑B 室内側
■ 縦方向断面図
(1391) 呼び寸 10 L金具 60×45
※( )内の寸法は参考寸法です。
38 (1019) (981)
(1041)
(1000)
打掛錠 : 610N‑H‑40
(327) ( (DW−24) /3) −12
(327) ( (DW−24) /3) −12
34
呼び寸
扉寸法700〜1200 (361) (656) ( (DW−24) /3) +22 DW− ( (DW−24) /3) −46
(2400)
(2330)
38
9
50 5
(160)
(1050) 扉寸法+9 (1410)
(200)
60
(308) ( (DW−24) /3) −31
扉を開けた場合
22.5
4 (160)
10 (1050) 扉寸法+9
(1010)
10 (200)
室内側 内 折 右吊元
8 (160)
(930) 有効開口=扉寸法−111 (938) 112 (200)
折方向 ・ 吊元について
室内側 内 折 右吊元 室内側 内 折 左吊元 室内側 外 折 右吊元 室内側 外 折 左吊元
室外側
室外側
室外側
室外側
AICA TOILET Booth
30
- ▲TOP

- ページ: 31

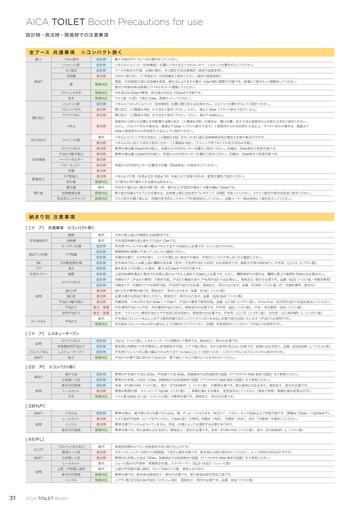

- AICA TOILET Booth Precautions for use
設計時・発注時・現場時での注意事項 全 ブ ース 共 通 事 項 ※ コ ンパ クト 除 く
搬入 パネル割付 ジョイント部 ネジ固定 目地幅 納まり 壁 ステンレス巾木 笠木 ジョイント部 フロントパネル 開口加工 サイドパネル パネル 設計時 設計時 設計時 発注時 現場対応 現場対応 現場対応 設計時 発注時 発注時 発注時 案内 発注時 発注時 発注時 発注時 発注時 発注時 発注時 現場対応 案内 現場対応 現場対応 パネルにP F管(外径φ 23/ 内径φ 16)を組入れて生産するため、配管位置をご指示ください。 P F管内に呼び線を入れる事は出来ません。 天井まで届かない場合の隔て板(床・壁のみ 2 方固定の場合)の最大幅は 750㎜です。 隔て板が目線よりも下になる場合は、目地棒上部に近似色のフレキテー プ(同梱)を貼って ください。メラミン指定の場合は別途ご指示ください。 アルミ笠木付隔て板には、同梱の笠木用エンドキャッ プを現地取付して ください。出隅コーナー部は現地にて留め加工して ください。 床面からの芯材センター位置及び芯幅(50㎜単位)の指示をして ください。 搬入可能なサイズにパネル割付をして ください。 パネルのジョイント(目地棒部)位置にパネルを立てられないので、ジョイント位置をずらして ください。 ブースの相手が戸袋・出隅の場合、ネジ固定方法は要検討(納まり図面参照) 。 3WAY取り合い(T字納まり)の目地幅をご指示ください(納まり図面参照) 。 壁面、天井面施工時に目地棒を使用。壁状況によりますが最大 10㎜の間口調整が可能です。現場にて長さカッ ト調整をして ください。 壁付け材納め時は現場にてパネルをカッ ト調整して ください。 巾木高さは 60㎜が標準。特注高さ対応も 100㎜まで可能です。 アルミ製(C型)で高さ 20㎜。現場カッ トして ください。 パネルとパネルのジョイント(目地棒部)位置に開口加工は出来ません。ジョイント位置をずらしてご設計ください。 ト部分寸法で)以上。 開口加工(入隅部は R8)の寸法をご指示ください。ただし、端より 55㎜(フラッ 開口加工(入隅部は R8)の寸法をご指示ください。ただし、端より 45㎜以上。 表面材から控えた位置に芯材配置する開口加工(入隅部は R8)の場合は、開口位置、加工寸法と表面材からの控え寸法をご指示ください。 ト部分寸法で)+表面材からの芯材控え寸法以上、サイドパネルの場合は、端部より ただし、フロントパネルの場合は、端部より 55㎜(フラッ 45㎜+表面材からの芯材控え寸法以上でご指示ください。 パネルにライニング切欠き加工(入隅部は R8)を行った木口部に目地棒納め用の溝加工を施す事は不可です。 パネルに対し加工寸法をご指示ください(入隅部は R8) 。 (ライニング用でなくても加工対応は可能) 。 標準仕様は幅 50㎜芯材の組入。床面からの芯材センター位置をご指示ください。芯幅は、50㎜単位で変更可能です。 標準仕様は幅 100㎜芯材の組入。床面からの芯材センター位置をご指示ください。芯幅は、50㎜単位で変更可能です。
切欠き加工
ライニング部 スライドボルト 戸当たり帽子掛け
芯材補強
ペーパーホルダー ベビーチェアー 手摺 P F管組入 呼び線 最大幅 目地棒部化粧 笠木用エンドキャッ プ
配線加工
隔て板
納 まり 別 注 意 事 項
共通事項 ※コンパクト除く [ ①ド ア]
隙間 天井高納まり 目地棒 セー フティ仕様 納まり ( 共通) ドア軌跡 SK観音扉仕様 高さ 隙間 スライドボルト 案内 案内 設計時 設計時 設計時 設計時 設計時 設計時 設計時 設計時 発注時 発注時 発注時 発注・現場 発注・現場 案内 現場対応 天井と扉上部との隙間は 25㎜限定です。 天井部目地棒の見え掛かり寸法は 12㎜です。 吊元側フロントパネル最小幅はパネル寸法で 100㎜以上必要です(ヒンジ加工のため) 。 扉開閉時に便器と干渉していないかご確認ください。 外開き仕様で、SK内が狭く、シンクが扉に近い納まりの場合、戸尻がシンクと干渉しないかご確認ください。 笠木納まりもしくは扉上部に欄間がある事(笠木・戸先用戸当たり流用)が必須条件です。施錠不可等の制約あり。戸先用:LC-72(シブタニ製) 扉を鉄芯入り仕様にした場合、最大 2415㎜まで対応可能です。 上部目地棒用溝加工都合のため扉上部からパネル上端まで 50㎜以上必要です。ただし、欄間納まりの場合は、欄間と扉上の隙間を 50㎜とる必要はなし。 内開きドア(戸当たり兼用)で使用可能。戸当たり機能があり、 戸先用戸当たりは必要なし。現地加工 ・ 取付が必要です。品番 : 1623(ベスト製 / 内開き専用) 内開きドア 、外開きドアでも使用可能。戸先用戸当たりが必要。現地加工・取付となります。品番:618W (ベスト製 / 内・外開き兼用、表示付)
SK
ドア 天井ライナー
SK 引手
金物
SK 引手が標準仕様です。現地加工・取付となります。品番:618C(ベスト製)
必要な場合は別途ご発注ください。現地加工・取付となります。品番:628-S40(ベスト製) 内開き時、パネル内寸法が 90㎜〜 110㎜で、戸当たり兼用で使用可能。品番:LC-66(シブタニ製) 。それ以外は、吊元用戸当たりを追加発注して ください。 戸先専用戸当たりと戸先・吊元兼用戸当たりあり。現地取付が必要です。戸先用:663(ベスト製) 、戸先・吊元兼用:659(ベスト製) 笠木・フラッ トバー専用戸当たりで戸先用と吊元用あり。現地取付が必要です。戸先用:LC-72(シブタニ製) 、吊元用:LC-465NR・L(シブタニ製) 戸先側はフロントパネルに上中下3箇所段掘り加工してクリアバンポンを半出し状態で取付出荷いたします(戸当たりは使用不可) 。 吊元側はフロントパネルの平ら部分に上下2箇所にクリアバンポン(同梱)を現地取付して ください(戸当たりは使用不可) 。
SK 錠
戸当たり帽子掛け 戸当たり 笠木戸当たり
ローパネル
戸当たり
レスキューオープン [ ①ド ア]
金物 フロントパネル 納まり スライドボルト 非常解錠用戸当たり レスキューオー プン 施工 設計時 設計時 設計時 現場対応 。レスキューオー プン内開きドア専用です。現地加工・取付が必要です。 1621L(ベスト製) 緊急時に内開きドアを外開きにし非常解錠が可能。ドア下端に取付、外から金物が見えない仕様です。金物には左右あり。品番:202009R・L(ウエスト製) 戸先側フロントパネル最小幅はパネル内寸法で 141㎜以上にてご設計ください(スライドボルトはフロントパネル取付のため) 。 戸当たりが扉下部に取付けてあるため、扉下端とパネル下端のレベルを合わせて ください。
※コンパクト除く [ ②引 戸]
納まり 被り寸法 引き残し寸法 表示付打掛錠 金物 レールセッ ト 引手 設計時 設計時 設計時 発注時 現場対応 標準の戸先被り寸法は 20㎜。戸尻被り寸法 40㎜。詳細納まりは別途納まり図面(アイカHPの Web 納まり図面)をご参照ください。 標準の引き残し寸法は 110㎜。詳細納まりは別途納まり図面(アイカHPの Web 納まり図面)をご参照ください。 、受け:610HSKR・L(ベスト製) が標準仕様です。受け金物には左右あり。現地加工・取付が必要です。 本体:610N-H40(ベスト製) 標準は常閉仕様 ラインムー ブ 792AK(ベスト製) 。常開仕様にする場合、変更指示をして ください(現地で常閉・常開仕様の変更は不可) 。 ベスト製 G993-27-30(ステンレス製)が標準仕様です。現地加工・取付が必要です。
[ ③折れ戸]
納まり 金物 パネル比 レールセッ ト ハンドル 表示付打掛錠 設計時 発注時 発注時 現場対応 標準仕様は、親子扉に於ける扉パネル比は、親:子 =2:1 となります。特注にて、パネル−子 =150㎜以上で作製可能です(扉幅は 700㎜〜 1200㎜まで) 。 )を使用。内開き(内折) 、外開き(外折) 、吊元(子扉側)を選択して ください。 ベスト製折戸金物(ムー ブ折戸システム(784K-B) 標準仕様でハンドルはついていません。用途・仕様によっては選択する必要があります。 標準仕様です。受け金物には左右あり。現地加工・取付が必要です。本体:610N-H40(ベスト製) 、受け:610HSKR・L(ベスト製)
[ ④引戸L]
仕上げ 納まり フロントパネル木口 樹脂エッジ色 引き残し寸法 レールセッ ト 金物 上部・戸尻隠し部材 表示付打掛錠 ハンドル 案内 発注時 発注時 案内 案内 現場対応 現場対応 表面材同柄のメラミン化粧板材の木口貼り仕上げです。 ポスト フォームブース用PVC樹脂製。7色から選択可能です。発注時には色の指示をして ください。エッジ色特注対応は不可です。 標準の引き残し寸法は 100㎜。詳細納まりは別途納まり図面(アイカHPの Web 納まり図面)をご参照ください。 リョービ製の引戸金物 常開限定仕様。スライ ダーマン(SLS-1K50) (リョービ製) 上部と戸尻部の隠し部材。75 × 75㎜アルミ製、黒色となります。 標準仕様です。錠本体は現地加工・取付が必要です。受け金物は取付用加工済です。 シブタニ製 S725G-M-P300(ステンレス製) 現地加工・取付が必要です。品番:658(ベスト製)
31
AICA TOILET Booth
- ▲TOP

- ページ: 32

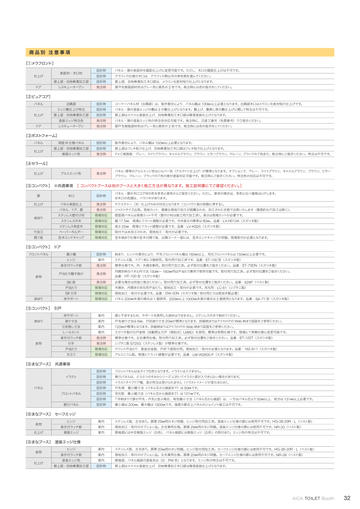

- 商品別 注意事項
[①メラフロント]
仕上げ ドア 表面材・木口材 扉上部・目地棒溝加工部 レスキューオー プン 設計時 設計時 設計時 発注時 パネル・扉の表面材を鏡面仕上げに変更可能です。ただし、木口の鏡面仕上げは不可です。 グラフィカ仕様の木口は、グラフィカ柄以外の単色柄を選んでください。 扉上部、目地棒溝加工木口部は、メラミン化粧材貼り仕上げとなります。 扉戸先樹脂部材色はグレー色と黒色の 2 色です。発注時には色の指示をして ください。
[②ピュアコア]
パネル 仕上げ ドア 出隅部 エッジ艶仕上げ特注 扉上部・目地棒溝加工部 塗装エッジ特注色 レスキューオー プン 設計時 設計時 設計時 発注時 発注時 コーナーパネル材(出隅部)は、製作都合により、パネル幅は 100㎜以上必要となります。出隅部木口はメラミン化粧材貼り仕上げです。 パネル・扉の塗装エッジの艶は 3 分艶仕上げとなります。艶上げ、艶無し等の艶仕上げに関して特注は不可です。 扉上部はエナメル塗装仕上げ、目地棒溝加工木口部は簡易塗装仕上げとなります。 パネル・扉の塗装エッジ色の特注色対応可能です。発注時に、日塗工番号(色票番号)でご指示ください。 扉戸先樹脂部材色はグレー色と黒色の 2 色です。発注時には色の指示をして ください。
[③ポスト フォーム]
パネル 仕上げ 両面 R 仕様パネル 扉上部・目地棒溝加工部 樹脂エッジ色 設計時 設計時 発注時 製作都合により、パネル幅は 150㎜以上必要となります。 扉上部はフレキ貼り仕上げ、目地棒溝加工木口部はフレキ貼り仕上げとなります。 PVC樹脂製 グレー、 ライト ブラウン、 キャメルブラウン、 ブラウン、 ビター ブラウン、 マルーン、 ブラックの7色あり。発注時にご指示ください。特注は不可です。
[④セラール]
仕上げ アルミエッジ色 発注時 パネル ・ 扉等のアルミエッジ色はシルバー色(アルマイト仕上げ)が標準となります。オプションで、グレー、ライト ブラウン、キャメルブラウン、ブラウン、ビター ブラウン、マルーン、ブラックの7色の焼付塗装対応可能です。発注時にご指示ください。特注色の対応は不可です。
[⑤コンパクト] ※共通事項 [ コンパクトブースは他のブースと大きく施工方法が異なります。施工説明書にてご確認ください。 ]
扉 仕上げ 木口 パネル表面仕上 パネル、ドア 、扉 納まり ステンレス壁付け材 ステンレス巾木 ステンレス角笠木 穴加工 隔て板 ペーパーホルダー 笠木エンドキャッ プ 設計時 発注時 発注時 現場対応 現場対応 現場対応 現場対応 現場対応 パネル・扉の木口コア材の色を茶色と黒色からご指定ください。ただし、黒色の場合は、茶色に比べ価格はUPします。 ※木口の色調は、バラツキがあります。 ト板の制限に準ずる) 。 テクスチャー(X)仕上げのみの対応となります(コンパク ジャ ストサイズ出荷。現地カッ ト、複雑な現地穴加工が困難なため、加工された状態で出荷いたします(簡易的な穴加工は除く) 。 壁面側パネルは現場カッ ト不可(壁付け材は施工用穴加工済) 。長さは現場カッ トが必要です。 幅 17.5㎜ 現場にてカッ ト調整が必要です。巾木高さの標準は 60㎜。品番:LV-H013A(スガツネ製) 高さ 25㎜ 現場にてカッ ト調整が必要です。品番:LV-KS25(スガツネ製) 取付穴は未加工のため、現地加工・取付が必要です。 笠木納まり仕様の笠木付隔て板、出隅コーナー部には、笠木エンドキャッ プが同梱。現場取付が必要となります。
[⑤コンパクト] ドア
フロントパネル 最小幅 ヒンジ 表示付ラッチ錠 金物 戸当たり帽子掛け 設計時 案内 発注時 発注時 発注時 現場対応 現場対応 現場対応 納まり、ヒンジの都合により、戸先フロントパネル幅は 160㎜以上、吊元フロントパネルは 150㎜以上必要です。 ステンレス製、ドア1枚に3個使用。取付用穴加工済です。品番:ET-100 型(スガツネ製) 標準仕様です。内・外開き兼用。取付用穴加工済。必ず取付位置をご指示ください。品番:ET-70DN(スガツネ製) 内開き時のパネル内寸法 150㎜〜 160㎜内は戸当たり兼用で使用可能です。取付用穴加工済。必ず取付位置をご指示ください。 品番:HT-100 型(スガツネ製) 必要な場合は別途ご発注ください。取付用穴加工済。必ず取付位置をご指示ください。品番:628P(ベスト製) 外開き、内開きの吊元用戸当たり。現地加工・取付が必要です。吊元用:LC-61(シブタニ製) 現地加工・取付が必要です。品番:DW-50N(スガツネ製 / 取付用ビスは現地手配必要) パネル 200㎜未満の場合は 1 個使用、200㎜以上 1000㎜未満の場合は 2 個使用となります。品番:SA-71 型(スガツネ製)
SK 錠
戸当たり
SK 引手
納まり 床サポート
[⑤コンパクト] 引戸
床サポート 納まり 被り寸法 引き残し寸法 レールセッ ト 表示付ラッチ錠 金物 引手 戸当たり 方立て 案内 案内 案内 案内 発注時 発注時 現場対応 現場対応 扉と干渉するため、サポートを使用した納めはできません。ステンレス巾木で納めて ください。 戸先被り寸法は 6㎜、戸尻被り寸法 20㎜が標準となります。詳細納まりはアイカHPの Web 納まり図面をご参照ください。
120㎜が標準となります。詳細納まりはアイカHPの Web 納まり図面をご参照ください。
スガツネ製の引戸金物(自動閉止引戸(傾斜式)LM80)を使用。標準は常閉仕様です。現場にて常開仕様に変更可能です。 標準仕様です。左右兼用仕様。取付用穴加工済。必ず取付位置をご指示ください。品番:ET-125T(スガツネ製) シブタニ製 S725G(ステンレス製)が標準仕様です。 マウント戸当たり 亜鉛合金製、戸尻下部取付用。現地加工・取付が必要となります。品番:162-811(スガツネ製) アルミニウム製。現場にてカッ ト調整が必要です。品番:LM-W2600-F(スガツネ製)
[⑥まなブース] 共通事項
設計時 イラスト パネル フロントパネル 奥行パネル 設計時 設計時 設計時 設計時 設計時 設計時 フロントパネルは全タイプ白色となります。イラストは入りません。 奥行パネルは、どうぶつのすみかシリーズ に於いてイラスト部が入りきらない場合があります。 イラストタイプドア幅、高さ特注は受けられません(イラストイ メージが変わるため) 。 戸先側 最小幅寸法(パネル芯から端部まで)は 50㎜です。 吊元側 最小幅寸法(パネル芯から端部まで)は 131㎜です。 T字納まりで扉が戸先 - 戸先と並ぶ場合、有効最小寸法(パネル芯から端部)は、一方はパネル芯より 50㎜以上、他方は 131㎜以上必要です。 最小値は 200㎜、最大幅は 1500㎜です。強度の都合上パネルのジョイント施工は不可です。
[⑥まなブース] セーフエッジ
金物 仕上げ ヒンジ 表示付ラッチ錠 樹脂エッジ 案内 案内 案内 ステンレス製、 左右あり。扉厚 29㎜用のネジ同梱、 ヒンジ取付用加工済。塗装エッジ仕様の扉には使用不可です。HG-38-29R・L(ベスト製) 現地加工・取付のオプション品。左右兼用仕様。扉厚 29㎜用のネジ同梱。塗装エッジ仕様の扉には使用不可です。NR-33(ベスト製) 扉端部には中空樹脂エッジ(白色) 、パネル端部には樹脂エッジ(白色)の取付あり。エッジ色の特注は不可です。
[⑥まなブース] 塗装エッジ仕様
金物 仕上げ ヒンジ 表示付ラッチ錠 塗装エッジ色 扉上部・目地棒溝加工部 案内 案内 案内 設計時 ステンレス製、左右あり。扉厚 20㎜用のネジ同梱。ヒンジ取付用加工済。セー フエッジ仕様の扉には使用不可です。HG-38-20R・L(ベスト製) 現地加工・取付のオプション品。左右兼用仕様。扉厚 20㎜用のネジ同梱。セー フエッジ仕様の扉には使用不可です。NR-38(ベスト製) 扉端部、パネル端部の塗装色は(白:PW 色)となります。エッジ色の特注は不可です。 扉上部はエナメル塗装仕上げ、目地棒溝加工木口部は簡易塗装仕上げとなります。
AICA TOILET Booth
32
- ▲TOP

- ページ: 33

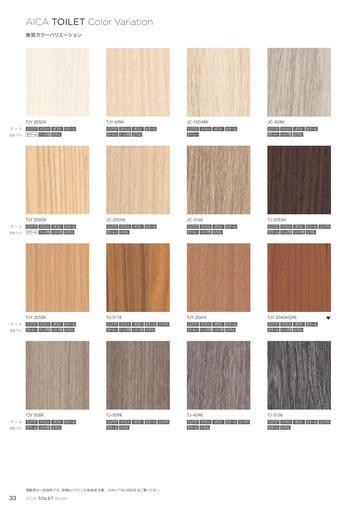

- AICA TOILET Color Variation
推奨カラーバリエーション
TJY 2050K
ブ ース 壁面パネル
TJY 695K
ポスト セラール ピュアコア メラフロント ポスト セラール セラール*2 マーレス不燃 Aパネル
JC-10048K
ピュアコア メラフロント セラール*1 ポスト セラール
JC-408K
ピュアコア メラフロント ポスト セラール セラール*1 ハイボード不燃 Aパネル
ピュアコア メラフロント
セラール マーレス不燃 Aパネル
TJY 2000K
ブ ース 壁面パネル
JC-2005K
ポスト セラール ピュアコア メラフロント セラール*1 Aパネル ポスト セラール
JC-516K
ピュアコア メラフロント ポスト セラール セラール*1 ハイボード不燃 Aパネル
TJ-2055K
ピュアコア メラフロント ポスト セラール コンパクト セラール マーレス不燃 ハイボード不燃 Aパネル
ピュアコア メラフロント
セラール マーレス不燃 ハイボード不燃 Aパネル
TJY 2052K
ブ ース 壁面パネル
TJ-571K
ポスト セラール ピュアコア メラフロント ポスト セラール コンパクト セラール*2 マーレス不燃 ハイボード不燃 Aパネル
TJY 2061K
ピュアコア メラフロント ポスト セラール セラール*2 マーレス不燃 ハイボード不燃 Aパネル
TJY 2040KQ98
ピュアコア メラフロント ポスト セラール セラール マーレス不燃 Aパネル
▼
ピュアコア メラフロント
セラール*2 マーレス不燃 ハイボード不燃 Aパネル
TJY 508K
ブ ース 壁面パネル
TJ-509K
ポスト セラール ピュアコア メラフロント セラール Aパネル ポスト セラール コンパクト
TJ-409K
ピュアコア メラフロント セラール Aパネル ポスト セラール コンパクト
TJ-513K
ピュアコア メラフロント セラール Aパネル ポスト セラール コンパクト
ピュアコア メラフロント
セラール ハイボード不燃 Aパネル
掲載柄は一部抜粋です。詳細はメ ラミン化粧板見本帳 カタログ No.M858 をご覧ください。
33
AICA TOILET Booth
- ▲TOP

- ページ: 34

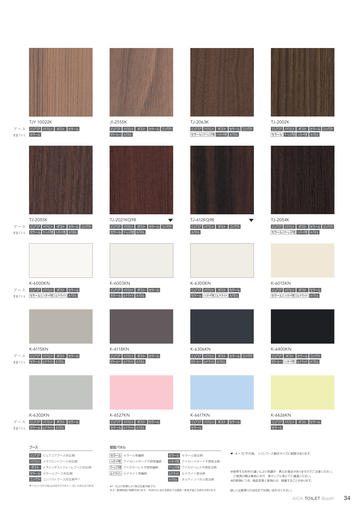

- TJY 10022K
ブ ース 壁面パネル
JI-2555K
ポスト セラール ピュアコア メラフロント セラール*2 Aパネル ポスト セラール コンパクト
TJ-2063K
ピュアコア メラフロント ポスト セラール コンパクト セラール マーレス不燃 ハイボード不燃 Aパネル
TJ-2002K
ピュアコア メラフロント ポスト セラール コンパクト セラール マーレス不燃 ハイボード不燃 Aパネル
ピュアコア メラフロント セラール
TJ-2055K
ブ ース 壁面パネル
TJ-2021KQ98
ポスト セラール コンパクト ピュアコア メラフロント セラール マーレス不燃 Aパネル
▼
ポスト セラール コンパクト
TJ-612KQ98
ピュアコア メラフロント Aパネル ポスト コンパクト
▼
TJ-2054K
ピュアコア メラフロント ポスト セラール コンパクト セラール マーレス不燃 ハイボード不燃 Aパネル
ピュアコア メラフロント
セラール マーレス不燃 ハイボード不燃 Aパネル
K-6000KN
ブ ース 壁面パネル
K-6003KN
ポスト セラール ピュアコア メラフロント ポスト セラール セラール ルナライト Aパネル
K-6300KN
ピュアコア メラフロント ポスト セラール セラール ハイボード不燃 ルナライト Aパネル
K-6015KN
ピュアコア メラフロント ポスト セラール セラール ハイボード不燃 ルナライト Aパネル
ピュアコア メラフロント
セラール ハイボード不燃 ルナライト Aパネル
K-6115KN
ブ ース 壁面パネル
K-6118KN
ポスト セラール ピュアコア メラフロント ポスト セラール セラール*1 ルナライト Aパネル
K-6306KN
ピュアコア メラフロント ポスト セラール コンパクト セラール*1 ルナライト Aパネル
K-6400KN
ピュアコア ポスト セラール コンパクト セラール*1 ハイボード不燃 ルナライト Aパネル
ピュアコア メラフロント
セラール ルナライト Aパネル
K-6302KN
ブ ース 壁面パネル
K-6527KN
ポスト セラール ピュアコア メラフロント ポスト セラール セラール ルナライト Aパネル
K-6617KN
ピュアコア メラフロント セラール ポスト セラール
K-6626KN
ピュアコア メラフロント セラール ポスト セラール
ピュアコア メラフロント
セラール ルナライト Aパネル
ブース
ピュアコア ピュアコアブース対応柄 メラフロント メラフロントブース対応柄 ポスト
メラミンポストフォームブース対応柄
壁面パネル
セラール セラール常備柄 ハイボード不燃 アイカハイボード不燃常備柄 マーレス不燃 アイカマーレス不燃常備柄 ルナライト ルナライト常備柄
*1 :仕上げ変更により受注生産可能です。 * 2:使用用途に制限があります。 外光がよ く あたる部位では退色/変色が起こる恐れがあります。
セラール セラール受注柄 ハイボード不燃 アイカハイボード不燃受注柄 マーレス不燃 アイカマーレス不燃受注柄 ルナライト ルナライト受注柄 Aパネル
オルティノパネル受注柄
▼:4 ×10 不可柄。 トイレブース製作サイズに制限があります。
セラール セラールブース対応柄 コンパクト コンパクトブース対応柄※ 1
※1コンパク トの仕上げはテクスチャー (X)のみとなります。
※使用する材料の違いにより色調が 異なる場合がありますのでご注意ください。 ご使用の際は事前に半尺 角サンプル等にてご確認ください。 ※印刷物につき、商品写真と実物とは 相違することがあります。 詳しくは最寄りの当社までお問い合わせください。
AICA TOILET Booth
34
- ▲TOP

- ページ: 35
- アイカのトイレブースや水廻りのおすすめ商品などご用意してます。当社のホームページや専用カタログをご覧ください。
WEB カタログ
トイレブースの納まり図面集です。トイレブース全タイプの納まりがホームページで確認できます。
P ub l i c T o i l e t B o o t h
Drawing Collection
ト イ レ ブ ー ス 納 ま り 図 面 集
space design
トイレブース納まり図面集
GW579
標準で 69 プランを掲載しています。
アイカ工業HP カタログ閲覧 「トイレブース納まり図面集」
図面ダウンロード
ホームページの 「建築商品技術資料」からトイレブースの図面が、各種拡張子でダウンロード可能です。
アイカ工業株式会社ホームページ 建築商品技術資料
PDF、DXF、JWW、ZRD 各種形式でご用意してます。
アイカ工業HP 建築商品技術資料 「トイレブース」で検索
関 連 カ タロ グ
トイレブースとコーディネートできる公共向け洗面セット 「ラバトリーフィット」と、関連商品を掲載した 「アイカトイレマルチカタログ」 。
ラバトリー フィッ トカタログ
G568
アイカトイレマルチカタログ
G526
注意事項
使用環境等で制限があります。必ず製品カタログにてご確認ください。 製品カタログ:アイカトイレマルチカタログ(カタログ No.G526) 、ラバトリーフィットカタログ(カタログ No.G568)
カタログ、 サンプル帳、 現物サンプルのご請求はホームページにてお受けしております。
http://www.aica.co.jp/
〈0120〉 525 ‑100 〈052〉 409‑8313 TEL
アイカ工業
業務用
〈052〉 TEL 409‑1471
●アイカカタログセンター
●商品のお問い合わせはアイカ問合せセンターまでお願いいたします。
※問合せセンター ・ カタログセンターを含む全営業店所の営業日は、 月〜金 (除く : 土日祝休) です。 ホームページからのカタログ ・ サンプル当日出荷の受付締め時間は14:00です。 ※フリーダイヤルは、 携帯電話・PHS・一部のIP電話等からはご利用になれない場合がございます。 ●改良のため、 予告な く 仕様及び価格を変更する こ とがあ り ますのでご了承く だ さ い。 確認はアイ カ問合せセンタ ー までお願いいた し ます。 ●荷受けの際、 必ず破損の有無を ご確認 く だ さ い。 万一破損 し ている場合は、 運送会社の証明を も らい、 至急当社へご連絡く だ さ い。 また、 ご使用前に製品に異常がないかも確認 し て く だ さ い。 (後日に発見さ れた場合は、 責を負いかねます。 ) ●印刷物につき、 商品写真と実物と は相違する こ とがあ り ます。
●このカタ ログに掲載さ れ ている設計価格は、 消費税抜きの価格です。 ●製品は内装専用です。 ●日光がよ く 当たる部位に製品を使用する と、 通常の屋内使用よ り も早 く経年変化 (変色 ・ 退色) する可能性があ り ます。 ●©アイ カ工業株式会社 本書に収録したものの一部または全部の無断複製 ・ 転載を禁じ ます。
アイカ工業株式会社
ISO 9001 認証取得 JQA‑2019 ISO 14001 認証取得 JQA‑EM0513 ISO 45001 認証取得 JQA‑OH0017
GW584A
20.11.1.5S.AD
- ▲TOP
