概要・特長

オルティノルーバーのオーダーはきめ細かな発注が可能です

• ロット：30m からの小ロット対応が可能。^※1
• 製品長さ：ミリ単位対応が可能。^※2

1. 標準ロットは1柄･1形状・30m以上です。30m未満でもご注文可能ですが別途見積りとなります。
2. 標準対応サイズ：1000 ～ 4000mm / 本（1mm 単位）。

• 200mm以上1,000mm未満、または4,000mmを超えるサイズや、合計30m未満でのご注文も可能です。詳しくは最寄りの当社までお問い合わせください。

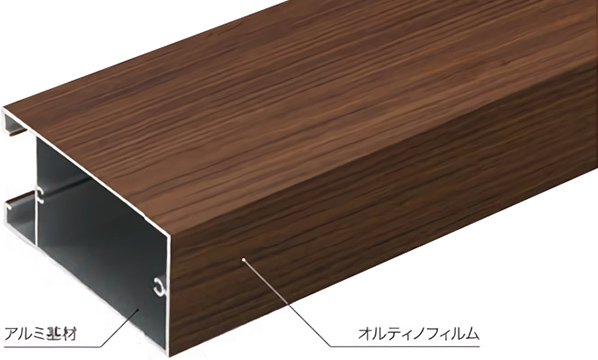

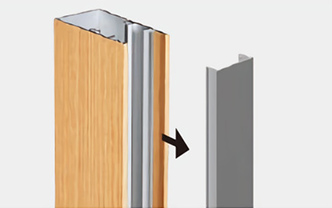

オルティノフィルムをラッピングしたアルミルーバー。

アイカだからできるトータルコーディネート

アイカではオルティノルーバーの表面に使用している樹脂フィルム「オルティノ」、メラミン化粧板や不燃化粧板、化粧ボード、木口化粧材などさまざまな仕上げ材を同一柄で揃えることができます。
リアルな木質感のルーバーとの柄連動で、高い次元でのトータルコーディネートが可能です。

標準納期：3 週間（一部、塗装品、加工品は標準納期4 週間）

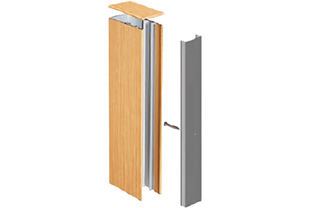

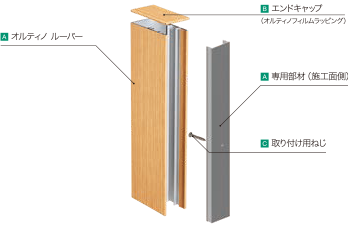

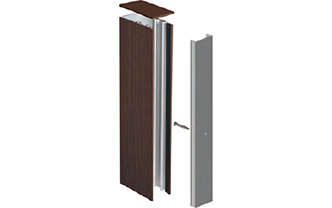

施工面にオルティノルーバーを直接施工する仕様です。
予め専用部材を施工面に固定し、オルティノルーバーを嵌合します。

嵌合式直付タイプ（壁面）

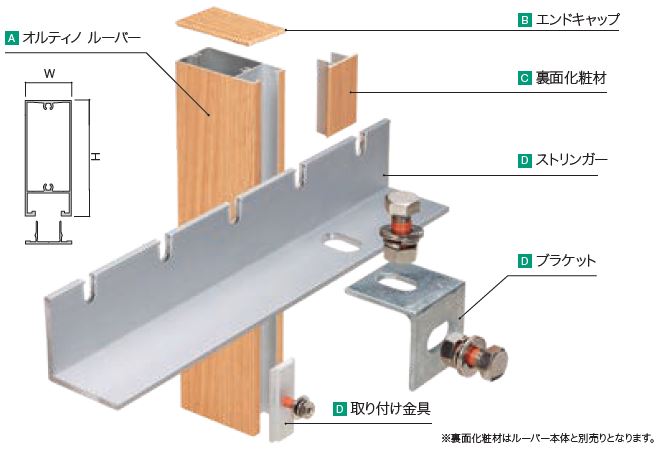

躯体にオルティノルーバーを施工する仕様です。
予めストリンガー等を施工位置の躯体に固定し、そこにオルティノルーバーをボルトで固定します。

ストリンガー固定仕様

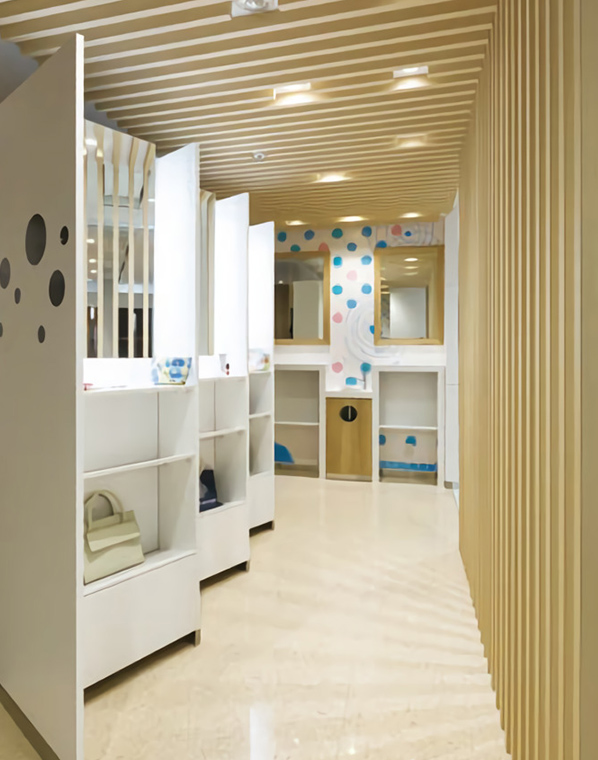

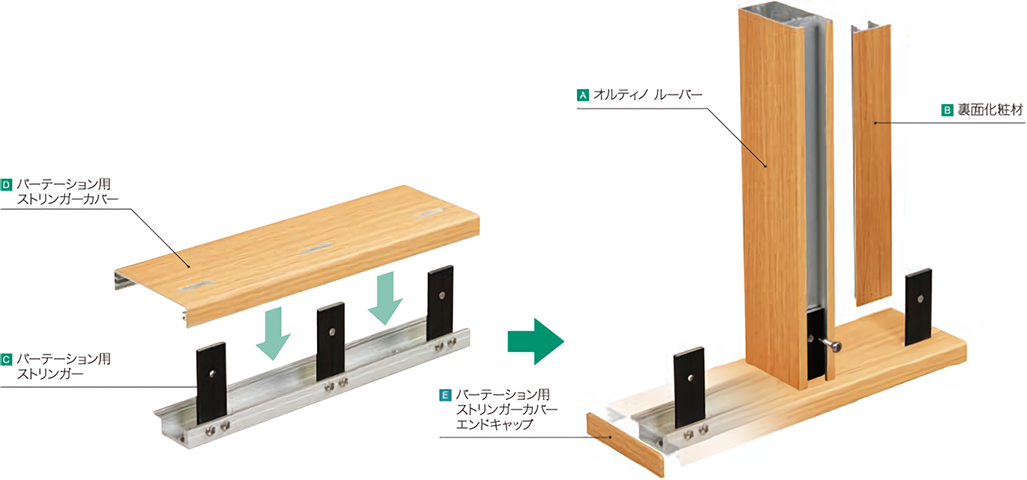

パーテーション仕様

施工面にオルティノルーバーを直接施工する仕様です。
予め専用部材を施工面に固定し、オルティノルーバーを嵌合します。

• 壁付用部材はルーバー本体とセットになります。

標準納期：3 週間（一部、塗装品、加工品は標準納期4 週間）

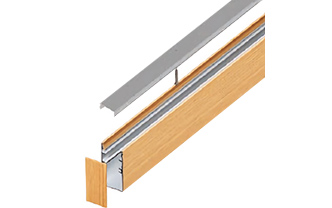

施工面にオルティノルーバーを直接施工する仕様です。
予め専用部材を施工面に固定し、オルティノルーバーを嵌合します。

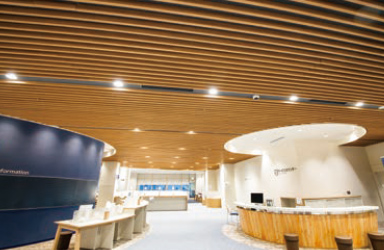

嵌合式直付タイプ（天井）

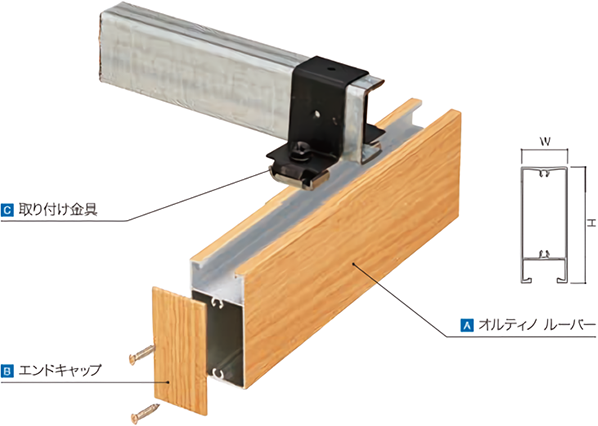

躯体にオルティノルーバーを施工する仕様です。
予めストリンガー等を施工位置の躯体に固定し、そこにオルティノルーバーをボルトで固定します。

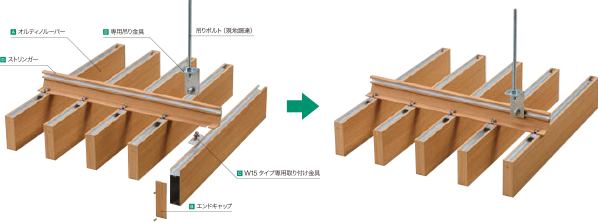

ストリンガー 天井仕様

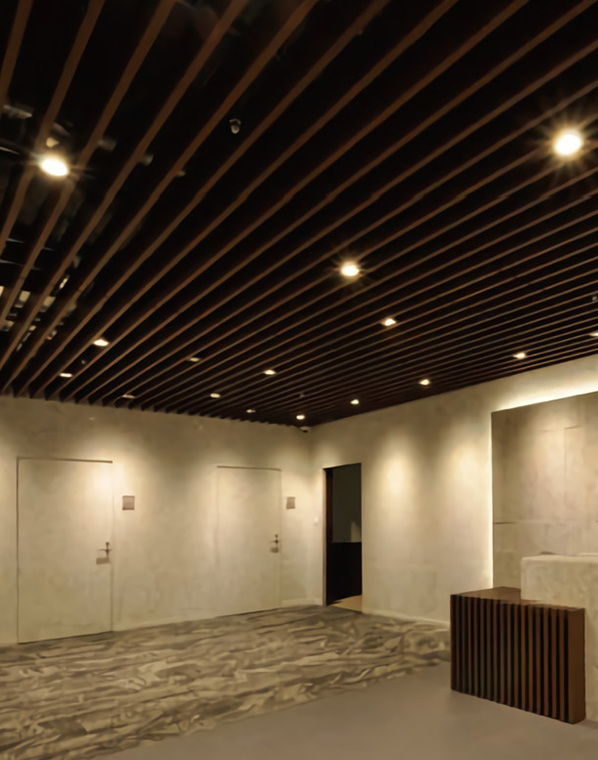

耐震Power ルーバー

オルティノルーバーを株式会社桐井製作所の天井ユニットと組み合わせることで、耐震化が可能になる、耐震Power ルーバー天井です。
意匠性と耐震性を合わせ持つスタイリッシュな天井が実現できます。

お問い合わせ先KIRII株式会社桐井製作所
東京都千代田区内幸町1-1-1 帝国ホテルタワー18F　TEL：03-3539-6644　FAX：03-3539-6660
耐震天井ユニットに必要な、専用野縁受け、取り付け金具部材などの部材は株式会社桐井製作所にお問い合わせください。

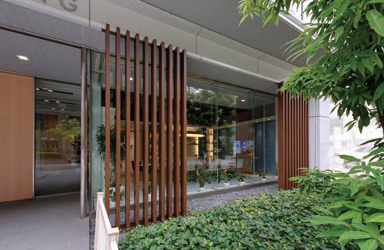

外装用

耐候性・耐久性に優れた高耐候仕様の粘着剤付化粧フィルムオルティノEX を使用した外装用ルーバーです。
建物のエクステリアをモダンに彩る木目15 柄を厳選し、30 mからの小ロットでご注文いただけます。
個性的なエクステリアデザインにお役立てください。

• カラーバリエーション：15 柄　
• 標準納期：4 週間

施工面にオルティノルーバーを直接施工する仕様です。
予め専用部材を施工面に固定し、オルティノルーバーを嵌合します。

嵌合式直付タイプ（壁面）

躯体にオルティノルーバーを施工する仕様です。
予めストリンガー等を施工位置の躯体に固定し、そこにオルティノルーバーをボルトで固定します。

ストリンガー固定仕様（ 壁面固定）

ストリンガー固定仕様（ 床・天井固定）

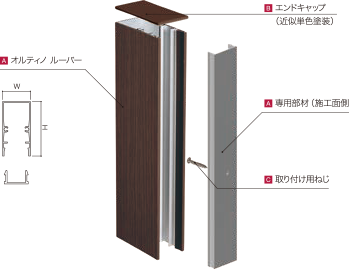

嵌合式直付タイプ

施工面にオルティノルーバーを直接施工する仕様です。
予め専用部材を施工面に固定し、オルティノルーバーを嵌合します。

• 壁付用部材はルーバー本体とセットになります。

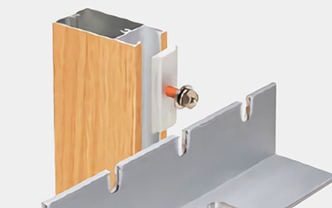

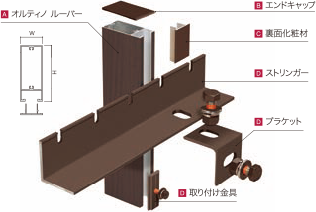

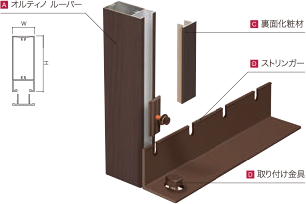

ボルト固定式タイプ　ストリンガー固定仕様

躯体にストリンガーを固定し、オルティノルーバーをストリンガーの取り付け金具で固定します。
必要に応じ、裏面化粧材を嵌合します。
